Wagon Märklin 4209 - Attelage cassé

Bonsoir à vous,

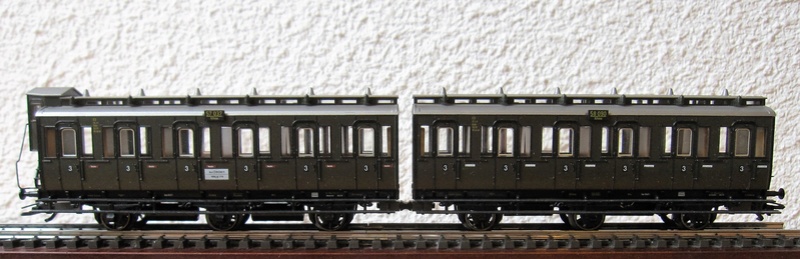

Depuis peu , je possède une composition Märklin 4209, mais l'attelage qui relie les deux wagons est cassé.





Je n'ai pas trouvé la référence chez Märklin pour en racheter un. Auriez-vous une idée du numéro de référence? Un tout grand merci et une belle soirée.
Alex

Bonsoir Alex

Soit tu mets cette voiture en fin de convoi et plus de problème et tu en profite pour y coller des détails incompatibles avec la jonctions avec d'autres voiture.
soit tu cannibalise une voiture ou wagon d'une moindre valeur

Maintenant, un revendeur doit pouvoir te dire si c'est une pièce dispo.

J'oubliais aussi la possibilité en charcutant un peu de mettre un attelage du commerce en lieu et place de celui qui est cassé

Bonsoir Alex

J'ai pas de voitures de ce type, mais il me semble que ces voitures peuvent être équipée d'attelage conducteur de courant.
Si c'est le cas, c'est possible que tu puisses trouver ton bonheur avec la référence E214980.
Vérifie avant que c'est bien le même modèle que celui présent sur pleins de voitures Märklin comme celles de 26.4 et 27cm (dont les VU IV).
Et commande les à travers un revendeur, c'est 1/2 prix par rapport au shop Märklin!

Bonne soirée

Delias

Bonjour,

Tu les trouves sans aucun problème à environ 2 Euros pour 2 pièces
sous le N° 7203 et dans ce cas, place ton wagon incriminé en fin de convoi,
donc sans connexion électrique indispensable.

Lien sur E bay Allemagne

http://www.ebay.de/sch/i.html?_from=R40&_trksid=p2047675.m570.l1313.TR0.TRC0.H0.Xmarklin+7203.TRS0&_nkw=marklin+7203&_sacat=0


Avec connexion toujours sur E bay Allemagne sous RTS 5910

Bonsoir

Ce n'est pas exactement cela!

Ces voitures sont vendues par paires avec un attelage spécifique qui les relie entre elles.

Ce n'est pas possible de mettre cette voiture en queue : d'une part elle n'est pas munie de tampons et d'autre part notre ami se trouve avec deux voitures dont l'attelage est cassé!

Je viens de sortir un de ces couplages du même type, en l'occurrence une 4308;

Les deux voitures sont munies entre elles de boitiers à élongation NEM semblables à ceux qui équipent les extrémités munies d'attelages avec une pièce spécifique pour les relier, qui doit pouvoir s'extraire.

Je n'ai pas essayé pour ne pas risquer de la casser!

On doit pouvoir provisoirement réparer en installant deux têtes 7203, mais cela va augmenter l'espace entre les deux voitures.

Il faut rechercher la référence de cette pièce.



Denys

Bonjour

Il lui faut les 2 pièces. Le système à élongation vu que le boîtier nem est cassé => référence de Sylvain
Et la barrette de connexion fixe entre les wagons que l'on peut trouver chez Tillig sous la référence 76912

https://www.modellbahnshop-lippe.com/produkt/Tillig/4-4-0-24124-001005004-0-0-0-0-0-0-grp-de-p-0/ein_produkt.html

Bonsoir à tous

Oli ta barre a une longueur standard
Pour la paire de voitures, la barre courte c'est la réf E310070, mais rien n'indique dans le premier message qu'elle est aussi cassée.

Bonne soirée

Delias

Exact

Au cas ou, ce serait donc celles-ci tout en bas

http://www.schnug-modellbahn.de/Verkauf/Kupplungen/Kuppl.htm
Voilà Denys, au cas ou chez toi aussi ça venait à se rompre.

A mon avis, c'est uniquement la pièce E310070 qui est cassée, il faudrait une photo en macro des deux voitures!

Au fait, comment avez-vous réussi à trouver cette référence?

Denys

PS : Vous devez avoir raison, sur mes wagons, les boitiers NEM arrivent à fleur de l'extrémité des caisses, donc les supports à élongations sont sûrement cassés!

Bonsoir Denys

De la page donnée par Oli, je l'avais trouvée depuis quelques années en cherchant des infos sur les attelages de la rame Rheingold, depuis elle est en vrac dans mes favoris.

Il y a aussi http://lokmuseum.de/ qui répertorie une bonne série de pièce détachée.

Delias

Bonsoir à vous tous,

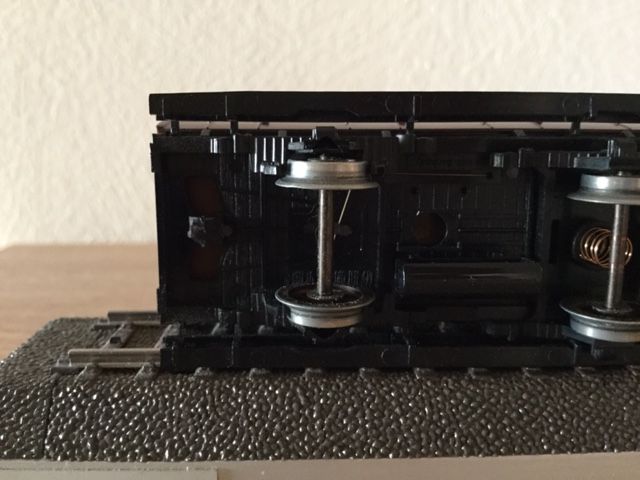

Merci infiniment pour vos réponses. J'ai démonté le wagon (pas facile...) et voici des photos plus parlantes de la "casse", en rouge, avec l'autre crochet en bon état :






C'est ce support que je souhaite changé. Je suis preneur pour un numéro de référence. Mais, je n'ai pas trouvé à ce jour d'article...
Une belle soirée à vous tous.
Alex

Bonsoir Alex

Donc c'est pas la ref que je donnais. Grrr.
Reste une solution c'est les Ribu 85502 disponible chez Conrad: 241252-62
L'avantage c'est que le boitier NEM coulisse sur une tige carrée. tige qui une fois séparée de la partie horizontale de la pièce peut facilement se fixer au support original que l'on aura percé. C'est beaucoup plus solide que d'essayer de recoller le boitier NEM original.
Et cela je peux te le faire!

En attendant que je cherche si je trouve quelque chose

Bonne soirée

Delias

Re-Bonsoir

Alors je pense avoir trouvé: E313940, c'est néanmoins sans garantie

Pour Denys la recherche est par Google Image avec "Märklin Deichsel preußischen Abteilwagen" puis recherche "Märklin E313940" pour vérifier avec plusieurs sources

Bonne soirée

Delias

C'est aussi la référence que j'ai trouvée.
Il est bien évident que c'est assez difficile pour Denys de trouver ce genre de référence quand on ne sait pas utiliser les termes en allemand pour lancer sa recherche. On avait bien plus de chance que lui de trouver en recherchant " Deichsel " que lui en recherchant " attelages ".

Bonjour

Et bien c'est parfait!

Dorénavant je vous ferai appel!

Pour ma voiture Fleischmann, par contre, on n'a rien trouvé!

Heureusement Gilles a pu me refaire une pièce en impression 3D!

Denys

Bonsoir à vous,
la référence E313940 est exactement la pièce en question.
Un GRAND merci à vous.
Au plaisir.
Alex

Bonjour Alex,
de plus tu peux  commander  les deux pièces pour 6 €.
Sacré veinard

http://www.ebay.de/sch/i.html?_trksid=p2504.m570.l1313&_nkw=e313940+marklin&_sacat=0&_from=R40
