Salut à tous,
Je vois qu'outre les ateliers "décors" indispensables, je vais devoir faire quelques ateliers "menuiserie"...
Ceux qui ont suivi les articles sur Villeneuve, pied de rampe se souviendront qu'un article entier a été consacré à la menuiserie, repérée comme étant le principal frein à la construction d'un réseau correct sortant des catastrophiques planches d'aggloméré en 18mm et sans relief !
Pour apporter un supplément d'infos au beau travail de Denys, je vous indique que je fabrique le support alvéolaire des réseaux avec du multiplex/contre-plaqué BELGE de 12mm d'épaisseur préparé pour l'assemblage à mi-bois.
Comme pour Denys, tout cela est fabriqué avec une scie sauteuse pro (y compris les lames) et une visseuse/foreuse sur accu.
Tout est collé/cloué et non vissé sauf les supports de pieds.
Pour clouer (en fait agrafer car la fixation est double et une agrafe tient mieux qu'un clou) j'utilise un pistolet pneumatique, donc aussi un petit compresseur.
Pour moi l'avantage est que les couples verticaux ont exactement la même épaisseur que le support et ne nécessitent pas de chandelles doubles comme chez Denys.
Une structure en contre-plaqué de qualité est bien suffisante et rigide même pour de très grands réseaux.
Pour les chemins de voies, j'utilise le même contre-plaqué mais en 8mm.
Comme il n'est pas simple de d'agrafer les chemins de voies à l'intérieur des ouvertures des couples, je place 2 petits blocs de CP de chaque côté des ouvertures ce qui permet de clouer le chemin de voies en dehors de l'ouverture.
J'espère que ceci pourra vous inciter à commencer un beau réseau.

Osez !

Jeanmi.be

Bonsoir Jeanmi

merci pour ce cursus en menuiserie

L'idée des agraphes à la place des vis n'est pas mal du tout

Bonne soirée

Lolo

C'est surtout plus rapide.

Une précision, clouer c'est possible mais uniquement au pistolet pneumatique qui enfonce l'agrafe ou le clou en un bref instant.
Ne surtout pas taper au marteau sur un réseau !

C'est beaucoup moins cher que les vis aussi (hors l'outil qui pour moi me fait gagner du temps)

Jeanmi.be

Par contre tout le monde n'a pas (et pas de moyen d'avoir accès à) une scie sauteuse ''pro''.

Bonsoir Filipe,

Une scie sauteuse de bonne qualité est absolument indispensable, sinon tu vas devoir investir dans plusieurs scies à main!

Une scie sauteuse vaut moins cher qu'une loco Märklin, et elle servira à des tas d'autres travaux dans la maison si tu bricoles, de plus on s'en sert aussi pour découper dans de la tôle, du makrolon, etc...

Une scie circulaire sur table, même si ce n'est pas un modèle pro comme la mienne, permet de gagner un temps considérable, de plus celà scie droit, on en trouve pour environ 200 Euros.

Une bonne perceuse sans fil 100 à 120 Euros.


La scie sauteuse, entre 100 et 200 Euros.

Ce qui revient le plus cher, ce ne sont pas les outils, du reste pour ma part je les avais déjà et ils sont amortis depuis longtemps, mais plutôt le bois et surtout le contreplaqué, je donnerai à la fin le prix des fournitures.

Denys

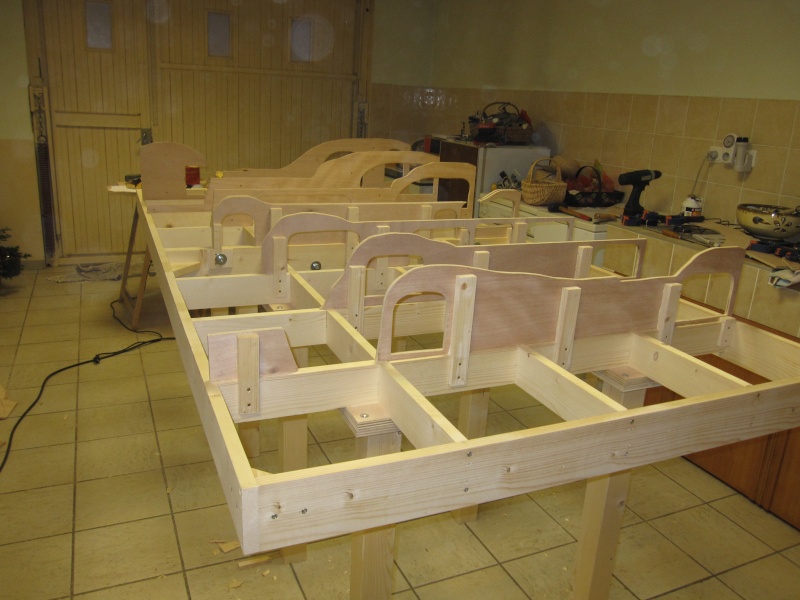

J'ai terminé le montage des couples sur chacune des deux tables, j'ai du les séparer pour monter les couples jumeaux de la jonction:








Une fois réassemblées:



Denys

Un gros plan des couples jumeaux, leurs niveaux doivent être identiques, je les ai ajusté à la rape, puis finis à la ponceuse:












Denys

Ensuite, essai des bandes de roulement, entaillage à droite et à gauche, vérification des niveaux, dévers, quelques petits coups de rape, ça va coté droit:





Denys

Bonsoir Denys ,

du bel ouvrage

Comme le dit Filipe, s'équiper en matériel "correct" coûte relativement cher.

Heureusement dans mon cas ( aussi grâce à mon "grand" âge ) il ne me manque que la scie circulaire sur table mais comme j'ai une connaissance qui est menuisier je crois bien que je passerai par chez lui pour les découpes où cet outil sera nécessaire .

Ce sera toujours ça d'économisé sur le prix des bois

Quelle est la suite des festivités à présent ????

Bon courage

Lolo

edit : oups nos messages se sont croisés

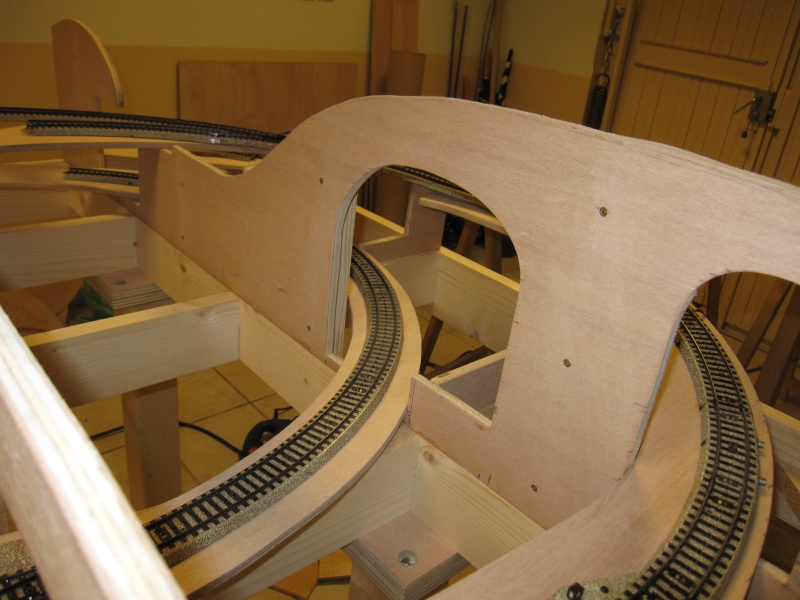

Par contre, coté gauche, essai de fabrication des couples transversaux pour supporter les voies et examen de la fameuse bretelle de jonction entre les deux boucles de retournement qui est sur la sellette:



]











C'est clair: ça ne va pas!

Les rampes et pentes sont tirées par les cheveux pour ménager le passage en hauteur, je vais privilégier la sécurité de fonctionnement, je la supprime!

Le  :*dundee:  va être content, il m'avait dit que j'étais une tête de mule de vouloir la conserver!



Dommage, tout ce travail pour rien!

Denys

Euh

Qu'est-ce qui ne va pas au fait

Il est où le problème que je ne vois pas....

Le :*dundee: m'a dit de mettre mes lunettes mais même avec ça je vois pas

Lolo

Bon, finalement c'est plus aéré comme çà!

Restera la découpe maintenant inutile dans le grand couple, pour la beauté du geste!

Maintenant, toutes les rampes sont contenues en dessous de 4,7%, la ligne droite en descente à deux voies est

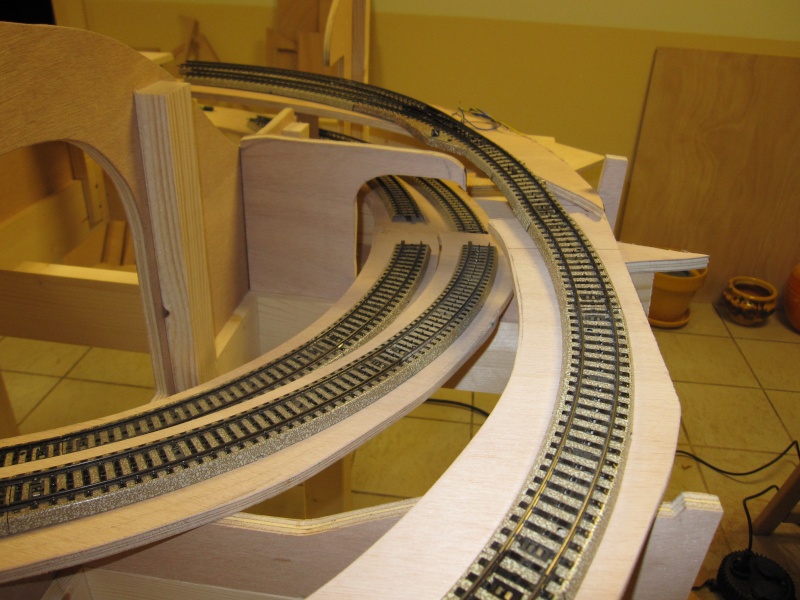

à 3,23 %, la montée courbe qui accède à la gare coté gauche et qui posait problème est à 4,14 % avec des passages à 4,69%, ce qui est déjà énorme, celà va sur un réseau de type ancien en voie M avec des trains courts, le viaduc est aussi  à un peu plus de 3% et toutes les circulations vapeur ou diesel disposent de 68 mm minimum de garde au dessus du champignon.
