Modif décodeur 60760

Bonjour,

Deux remarques néanmoins :

- Ce n'est pas parce qu'une notice est moins détaillée que le produit est moins capable. En l'occurence, il y a sur ces décodeurs des tas de fonctionnalités cachées, vu que le cœur de ce décodeur est utilisé aussi dans pas mal d'autres modèles (je pense aux Hobby, aux Traxx, à certains ICE, ...)

- Pour les fumigènes, il y a en effet deux gammes de tensions disponibles. Mais il reste possible d'utiliser ceux prévus pour l'analogique (16V) en digital (22V), cela consomme beaucoup plus de courant, mais ça génère aussi plus de fumée. Certains préfèrent ça...

Louis

Bonsoir

Je viens de monter encore 5 de ces kits entre hier et aujourd'hui!

J'ai utilisé une seconde fois la Fonction F3 pour l'éclairage du mécanisme de ma BR 41, sans utiliser le retour commun, cette platine étant à la masse d'origine, le scintillement éventuel de ces leds ne me gênant pas, et ça marche impeccable.

Donc, de ce coté pas de souci, retour par le fil orange ou la masse, c'est OK.

A ce propos, je me demande bien à quoi sert cet éclairage, cela correspondait-il à quelque chose dans la réalité ou est-ce une fantaisie?

Le fumigène, comme à l'accoutumée, je ne l'ai pas câblé, je ne goûte guère à ce gadget!

Denys

Bonsoir

@Louis : Pour les notices, je suis d'accord avec toi, c'est du marketing. je voulais souligner l'abondance d'information de la documentation du Lockpilot par rapport au Marklin. Produit que j'ai découvert grâce au forum pour ses fonctions cachées et ce malgré qu'il soit présenté et vendu comme un décodeur bas de gamme.
Peut être que Marklin à au final un bon ou très bon produit mais quand on lit la documentation on ne voit pas vraiment ce qu'il sait faire.
Maintenant c'est aussi, peut être, une façon marketing de vendre un produit sous une présentation basique sans faire d'ombre aux autres décodeurs de la marque. Personnellement je pense que c'est un produit qui correspond à mes besoins et en plus avec du potentiel caché.

Bonsoir

Märklin pense peut-être plus que Esu aux béotiens, comme moi, qui ne pigent que dalle aux bits, bytes, addition de valeurs pour splits des lumières en flash dimmer.

Finalement le 60760 en modification 5 pôles avec F3 en action est plutôt pas mauvais et comble bien mes attentes, mais comme le souligne Denys, cette non scission entre accélération et décélération est dommage .

Il y a peut-être un truc Louis ?

Bonsoir Olivier

Oui, c'est bien dommage, mais s'il y a un truc, c'est quand même bizarre: avec une MS1, on peut programmer des valeurs différentes, mais il ne prend jamais en compte la valeur programmée pour la décélération.

Ce qu'on peut reprocher à ESU, ce n'est pas d'avoir une doc trop importante, mais plutôt qu'elle ne soit qu'en Allemand, comme du reste celles de Uhlenbrock.
Bien sûr, on peut les télécharger en Anglais ou en Français, je complète le Post sur les moteurs et décodeurs chaque fois que je trouve quelque chose - aujourd'hui, la doc du ESU V1 en Anglais - mais saluons tout de même TAMS et Märklin pour des docs en Français dans les emballages!

Par contre, ce décodeur Märklin est un produit spécialement étudié et adapté aux moteurs Märklin DC 5 pôles, et donc Märklin ne fournit aucune indication de réglages ni de CV, c'est dommage mais il faut donc réserver ce décodeur à ces moteurs.

Par ailleurs, il faut savoir que le réglage des autres décodeurs, ESU et TAMS surtout, les Uhlenbrock sont plus faciles mais offrent moins de possibilités, est parfois assez pointu, alors profitons de cette simplicité quand le cas le permet.

Denys

Bsr louis pourrais tu nous donner plus de renseignement


et nous faire un nouveau  schema


avec des donner precise merci

frederic

bonne soiree

Dans le doute, il était parfois recommandé d'intégrer une diode dans le circuit pour éviter des retours désagréables dans certains cas un peu particuliers, mais ce n'est pas non plus impératif.

Comme transistor plus costaud, tu peux utiliser sur F1 un BD232.

Louis

Bonjour

De retour, je constate que le kit 60760 fait beaucoup parlé de lui.

Petite question sur le branchement du relai que Denys nous a mis en référence, d'après la doc il consomme 100mW ne pourrait on pas le connecter directement a la sortie F1 du décodeur dans sa version en 5V?des

Bonsoir Patrice

Sur la sortie F3, pas de souci, sur la sortie F1, je pense qu'il vaut mieux se méfier, d'autant que l'on a aucune indication de la part de Märklin sur la puissance de ces sorties, puisqu'elles n'existent pas officiellement!

J'ai quand même coincé la sortie F3 juste avec le module clignotant pour le gyrophare de la V100 SecoDG, alors prudence!

Denys

Bonsoir Denys

C'est bien ce que je craignais après avoir lu le fil sur le gyrophare! Comme j'avais en stock des relais en 5v et je voulais les utiliser! Je vais commander des relais 24V, des condensateurs et des transistors, car comme tu le disais fort justement, il vaut mieux tout faire en même temps et ne plus avoir à ouvrir les locos.

Pour les relais, tu utilises bien des 2 RT normaux (non bistables), j'ai un doute.

Oui, tout à fait, pas besoin de bistables, ce sont des monostables 2RT.

D'ailleurs, ceux que j'utilise sont très petits, ils se logent facilement même dans de toutes petites machines.

J'ai mis le lien dans d'autres posts.

Denys

est ce possible de modifier un 60760 pour faire fonctionner une fonction d’éclairage et une autre pour 2 fumigènes?

Oui.

Ce que l'on met derrière les fonctions n'est pas important. En tout, on a deux fonctions en plus disponibles.

Louis

LG a écrit:

Oui.

Ce que l'on met derrière les fonctions n'est pas important. En tout, on a deux fonctions en plus disponibles.

Louis

ça marche merci Louis, donc voici ma deuxième question ma BR53 (3301) qui à reçu un kit 60760 installé par Denys a 2 fumigène!

peut on les branche au décodeur autrement sachant que la pate de contact de ceux ci est cassée et que cette pièce est non dispo et qu'elle coûte 15€

Denys encore du travail pour toi!

Bonsoir Mathieu

La languette de contact, ce serait mieux de la remettre, car si tu soudes des fils directement sur les décodeurs, c'est la galère quand il faut démonter pour des opérations de maintenance, de plus cela nécessite des fils plus longs et c'est difficile à caser quand on referme.

La fonction éclairage, tu veux éclairer quoi?

Pour les fumigènes, deux de surcroît, il va falloir un relais, à moins que Louis me trouve un transistor super costaud!

Denys

C'est bon, on va trouver un transistor adapté !

Louis

Bah, et si on modifiait la BR 53 pour la chauffe à l'électricité?

Plus besoin de fumigène, un panto sur le tender, et hop!
De toutes façons, elle n'a jamais existé, alors!



Denys

Tortillard a écrit:

Bonsoir Mathieu

La languette de contact, ce serait mieux de la remettre, car si tu soudes des fils directement sur les décodeurs, c'est la galère quand il faut démonter pour des opérations de maintenance, de plus cela nécessite des fils plus longs et c'est difficile à caser quand on referme.

La fonction éclairage, tu veux éclairer quoi?

Pour les fumigènes, deux de surcroît, il va falloir un relais, à moins que Louis me trouve un transistor super costaud!

Denys

salut Denys,

la languette de contact était cassé et la pièce n'était plus dispo (actuellement toujours pas ) et chère 15€ .

n'y a t'il pas une autre solution pour remplacer cette languette (fils ou autre) ?


l'éclairage je voudrai garder la fonction d'éclairage comme tu as branché et rajouter une fonction fumigène sachant que cette loco en a 2

Tortillard a écrit:

Bah, et si on modifiait la BR 53 pour la chauffe à l'électricité?

Plus besoin de fumigène, un panto sur le tender, et hop!
De toutes façons, elle n'a jamais existé, alors!



Denys



je sais mais Charlyne adore les locos qui fumes (pas quand elle surchauffent  )

LG a écrit:

C'est bon, on va trouver un transistor adapté !

Louis

bien sur dites moi ce qu'il faut pour que je puisse le commander!

Salut Mathieu

Qu'avais-je branché de spécial pour l'éclairage, je ne me souviens plus?

Si ce sont les feux AV/AR, pas de soucis, c'est la fonction F0, inversion automatique suivant le sens de marche, de série sur le 60760.

Après, on peut rajouter deux fonctions supplémentaires qui sont cachées, F1 et F3.

Pour les fumigènes, il faut retrouver la languette ou en faire une, regardes donc un peu sur le net, peut-être chez MKE; si tu trouves, tu me dis, j'ai une commande à leur passer!

Pour le transistor, Louis me dira, j'ai un compte chez RS!

Denys

Mathieu,

On peut mettre la pièce E210935, elle est dispo chez Märklin pour 15 €!

Tu me dis si tu veux commander, j'ai un truc aussi, j'ai fait une commande la semaine dernière, la pièce n'était plus dispo, et maintenant elle l'est de nouveau!

Par contre une pièce commandée la semaine dernière ne l'est plus!

Je ne sais pas comment ils gèrent à Göppingen, mais ça a l'air assez folklo!

Denys

Tortillard a écrit:

Mathieu,

On peut mettre la pièce E210935, elle est dispo chez Märklin pour 15 €!

Tu me dis si tu veux commander, j'ai un truc aussi, j'ai fait une commande la semaine dernière, la pièce n'était plus dispo, et maintenant elle l'est de nouveau!

Par contre une pièce commandée la semaine dernière ne l'est plus!

Je ne sais pas comment ils gèrent à Göppingen, mais ça a l'air assez folklo!

Denys

salut Denys,



pour la pièce la ref est toujours la même que sur ma 3301 c'est la rèf que tu me donne!

sinon donne moi les ref que tu as besoin par Mp je ferai un commande!

Tortillard a écrit:

Salut Mathieu

Qu'avais-je branché de spécial pour l'éclairage, je ne me souviens plus?

Si ce sont les feux AV/AR, pas de soucis, c'est la fonction F0, inversion automatique suivant le sens de marche, de série sur le 60760.

Après, on peut rajouter deux fonctions supplémentaires qui sont cachées, F1 et F3.

Pour les fumigènes, il faut retrouver la languette ou en faire une, regardes donc un peu sur le net, peut-être chez MKE; si tu trouves, tu me dis, j'ai une commande à leur passer!

Pour le transistor, Louis me dira, j'ai un compte chez RS!

Denys

oui c'est la comme ça que tu avais branché! F0 éclairage!

Bonsoir Mathieu

Alors on aura les fumigènes sur F1 avec un gros transistor indiqué par Louis!

Et F3 encore disponible!

Denys

bonjour

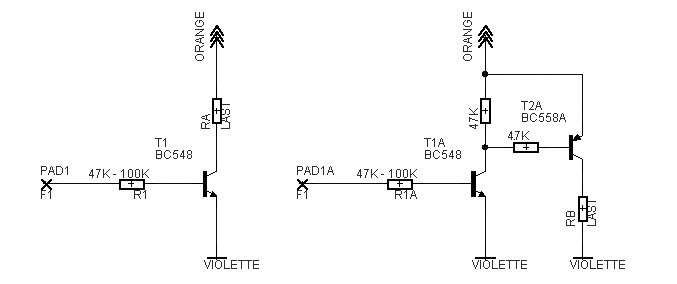

voici une modif du decodeur 60760

avec d'autre transistor voir meme deux transistor




Bonne journee

Frederic
