Modif décodeur 60760

à la demande générale de Denys, voila le schéma pour câbler plusieurs fonctions sur le décodeur Fx 60760

bonjour,

=> @ Louis on peux avoir une traduction SVP ? oui oui je sais tu va dire qu'il n'y a rien de compliqué sur ce qui est écrit mais des fois que ça peux éviter de faire une erreur de câblage...

Bonjour,

Oui, j'essaye de vous faire ca ce soir...

Je connaissais cette modif (j'utilise à peu près la même chose pour ma platine de dételeurs à ajouter dans les Traxx), mais comme je ne l'avais pas testée, je n'en avais pas parlé directement.

Louis

Bonsoir Alain, et merci beaucoup pour cette info qui risque d'être très utile.

Je vais essayer de tester ça rapidement!

Denys




Très facile de rajouter la fonction F3: il suffit de câbler le consommateur entre le fil brun/jaune (négatif) et le retour commun orange (positif).


J'ai testé et ça marche!

Pour récupérer F1, c'est un peu plus compliqué:


PRECISION DE LOUIS LE 26/01/2014:

LG a écrit:

Il faut ajouter un transistor et une résistance : pour la résistance, une valeur de 10k conviendra parfaitement, pour le transistor, j'aurais tendance à utiliser des BC547 (mais un BC458 fera aussi l'affaire).



Pour un consommateur très faible et pouvant fonctionner en 5V (la dizaine de mA), il est possible de le brancher directement sur la platine en se passant du transistor. Je pense en particulier ici aux leds, qui pourraient servir pour éclairer la cabine ou autres. Dans ce cas, il faut faire le branchement entre le violet pointillé et le rouge pointillé. Mais attention, ne pas dépasser 10 mA ! Sinon, décodeur foutu !

Louis

Bonsoir

Je fais appel aux spécialistes:

J'ai en stock quelques décodeurs Märklin issus des locos des sets de départ Hobby, de la V100 "Pompiers", je crois.

Sont-ils semblables à ceux du kit 60760 ou totalement différents?

Voici la photo recto-verso:







Entres autres, peut-on y trouver d'autres fonctions, comme sur celui des kits 60760?

Merci!

Denys

Bonsoir Denys,

Oui, ils sont semblables. Il faudrait que tu en mette un de côté pour que je te donne le brochage.

Louis

Merci Louis!

Je m'en doutais un peu, mais pour moi, je vois que le circuit imprimé est différent!

Tu dois le tester, j'imagine?

Ce qui m'intéresse, c'est de récupérer le point où connecter F3, pour F1, c'est un peu plus compliqué!

Ce serait bien que vous nous indiquiez par exemple les ref de chez RS pour les composants à ajouter: un transistor, et RB, qu'est ce que c'est, au juste?

C'est que l'on n'est pas tous electroniciens!

Merci d'avance à tous les deux!

Denys

PS: j'en ai encore plusieurs, et j'en ai monté sur des TAB et une VB, qui mériteraient peut être mieux!

J'en ai encore un autre, différent!

Je ferai des photos demain.

Re,

Ce qui est bête, c'est que c'est F1 qui est très facile à reprendre : c'est pareil sur le connecteur de programmation (en bas, les cinq pays alignés, il faut aussi prendre le deuxième).

Pour l'autre, je suis moins sûr qu'il est dispo.

Je regarde tes questions de commande de pièces, mais il faut d'abord que je fasse ma valise pour repartir en Germanie.

Louis

Tortillard a écrit:

Merci Louis!

Je m'en doutais un peu, mais pour moi, je vois que le circuit imprimé est différent!

Tu dois le tester, j'imagine?

Ce qui m'intéresse, c'est de récupérer le point où connecter F3, pour F1, c'est un peu plus compliqué!

Ce serait bien que vous nous indiquiez par exemple les ref de chez RS pour les composants à ajouter: un transistor, et RB, qu'est ce que c'est, au juste?

C'est que l'on n'est pas tous electroniciens!

Merci d'avance à tous les deux!

Denys

PS: j'en ai encore plusieurs, et j'en ai monté sur des TAB et une VB, qui mériteraient peut être mieux!

J'en ai encore un autre, différent!

Je ferai des photos demain.

as tu fait un essais sur des Hag?

Re

@ Louis: oui, j'avais vu pour F1, mais il faut trouver le négatif du décodeur, ce doit être facile pour toi!

Et me faire un schéma des composants à ajouter!

Rien ne presse, c'est pour savoir!

@ Mathieu: pourquoi cette question avec les HAG?

Denys

Bonsoir à tous

Tiens Louis , si ça peux t'aider : schema décodeur

Bonne nuit

Bonsoir Gilles

Super, ce que tu as déniché là!

Je ne comprends pas l'Allemand, mais il semble qu'il y ait pas mal de modifs possibles sur certaines machines, comme éteindre les feux rouges sur les MAK et les BR 101.

J'attends de savoir ce qui est techniquement à ma portée et que Louis m'explique!

Denys

C'est en effet une bonne référence.

Pour les explications techniques en français, ça se négocie...

Louis

Bonsoir Louis

Tout de suite des gros mots!



Bon, je vais continuer à chercher des pièces pour ma DL 800, ce sera plus facile à remonter!


En fait, c'est pas gagné, au prix où se négocient les épaves!

Denys

et en plus ils font des platines pour remplacer les ampoules par des leds

mais manque de bol , il semblerait que pour les Re 460 se soit épuisé....

tout ...

Tortillard a écrit:

Re

@ Louis: oui, j'avais vu pour F1, mais il faut trouver le négatif du décodeur, ce doit être facile pour toi!

Et me faire un schéma des composants à ajouter!

Rien ne presse, c'est pour savoir!

@ Mathieu: pourquoi cette question avec les HAG?

Denys

tu as dis que tu avais essayé sur les TAB et les VB !

donc pourquoi pas sur une HAG!

LG a écrit:

C'est en effet une bonne référence.

Pour les explications techniques en français, ça se négocie...

Louis

Louis le marchant de tapis!!!!

Bonjour Mathieu

Pour les HAG, le problème de la digitalisation est réglé: si moteur AC, un Uhlenbrock 76200 fonctionne à merveille, avec la compensation de charge; dans le cas des moteurs DC, ce sont des 3 pôles, donc un ESU V4 est parfait aussi.

Ces décodeurs, je les avais achetés uniquement parce que, à l'époque, ils étaient bon marché.

Maintenant que le prix des ESU a baissé, je n'achète plus que des V4 ou des Uhlenbrock pour les HAG en AC.

Le problème de ces décodeurs Märklin, c'est qu'ils ne pilotent pas correctement les moteurs 3 pôles, or les TAB et les VB ont des 5 pôles!

Mais je ne monterai que des ESU dans ces machines à l'avenir, car on ne sait pas non plus intervenir sur les CV de régulation du moteur sur les Märklin, je vais donc les conserver pour des moteurs HP Märklin pour lesquels ils sont réglés d'usine.

Denys

Tortillard a écrit:

Bonjour Mathieu

Pour les HAG, le problème de la digitalisation est réglé: si moteur AC, un Uhlenbrock 76200 fonctionne à merveille, avec la compensation de charge; dans le cas des moteurs DC, ce sont des 3 pôles, donc un ESU V4 est parfait aussi.

Ces décodeurs, je les avais achetés uniquement parce que, à l'époque, ils étaient bon marché.

Maintenant que le prix des ESU a baissé, je n'achète plus que des V4 ou des Uhlenbrock pour les HAG en AC.

Le problème de ces décodeurs Märklin, c'est qu'ils ne pilotent pas correctement les moteurs 3 pôles, or les TAB et les VB ont des 5 pôles!

Mais je ne monterai que des ESU dans ces machines à l'avenir, car on ne sait pas non plus intervenir sur les CV de régulation du moteur sur les Märklin, je vais donc les conserver pour des moteurs HP Märklin pour lesquels ils sont réglés d'usine.

Denys

ça marche !!

merci pour cette explication!!!

Bonjour,

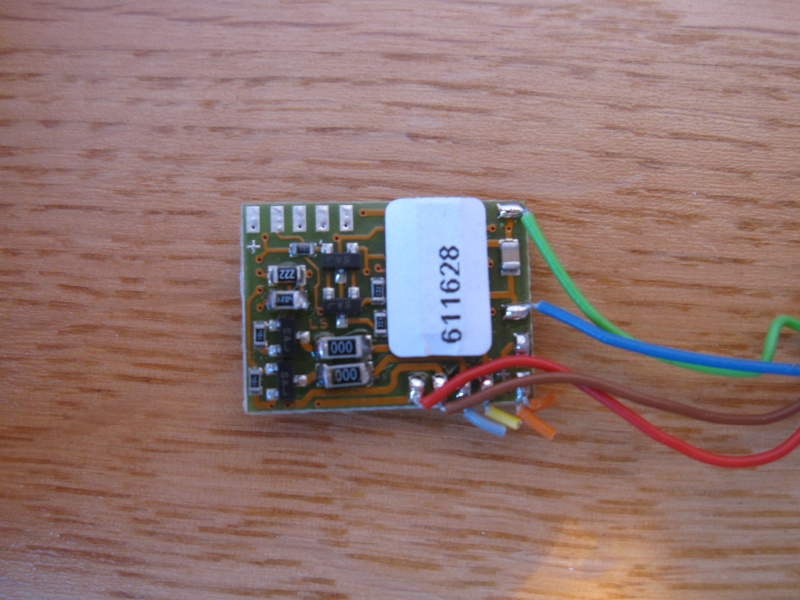

Pour les spécialistes, voici des photos de ce décodeur Märklin dont j'ignore le type précis:





D'autres photos avec le flash:





Nos fins limiers de l'électronique vont-ils pouvoir m'en apprendre un peu plus?

Je ne sais pas sur quelle machine il a été monté d'origine!

Denys

Tortillard a écrit:

Bonjour,

Pour les spécialistes, voici des photos de ce décodeur Märklin dont j'ignore le type précis:
.....

Nos fins limiers de l'électronique vont-ils pouvoir m'en apprendre un peu plus?

Je ne sais pas sur quelle machine il a été monté d'origine!

Denys

sur une Märklin 37413

Bonsoir Alain

Aurais-tu la notice pour régler les CV?

Je présume que je pourrai le monter dans n'importe quelle machine avec un 5 pôles DC?

Son intérêt est d'être très petit, c'est d'ailleurs curieux qu'il ait été monté dans ce type de machine où il y a de la place?

Denys

Tortillard a écrit:

Bonsoir Alain

Aurais-tu la notice pour régler les CV?Denys

non, j'ai juste cherché sur Google "Märklin 611628" et il m'a donné cette réponse...

Tortillard a écrit:

Je présume que je pourrai le monter dans n'importe quelle machine avec un 5 pôles DC?

...

Denys

Perso je me méfie des décodeurs Märklin avec d'autres moteurs, sur le forum LRP, il m'a semblé lire un jour que les moteurs DC d'autres marque que Märklin, fonctionnent en digital avec des fréquences différentes que les décodeurs NON-Märklin gèrent par un CV et que la fréquence utilisée par Märklin détruit ces moteurs..... a vérifier...

c'est pour cela que je reste chez Märklin pour les moteurs et décodeurs.....

Bonsoir Alain

Perso, j'ai déjà monté des décodeurs Märklin sur tes TAB, des VB et des moteurs Faulhaber, sans dommage.


Par contre, ils ne sont pas très performants et peinent un peu avec des gros moteurs comme les TAB ou les VB.

Pour les 3 pôles, comme les HAMO ou HAG, inutile, ils ne sont pas capables de les gérer.

Je vais d'ailleurs remplacer ces décodeurs sur les TAB et VB par des ESU, beaucoup plus performants.

Je n'achète maintenant plus que des ESU pour les moteurs DC et des Uhlenbrock 76200 pour les moteurs universels, principalement les HAG.

Pour les locos Märklin, après avoir un peu tout essayé, je préfère les convertir en 5 pôles, soit avec le kit 60760 pour les DCM, et avec les moteurs HP correspondants pour les SFCM et LFCM, je ne monterai plus seulement l'aimant Hamo ou ESU, le résultat est parfois bien moyen!

Ce décodeur ira peut-être dans une loco Märklin Delta comme la cage de verre, où il n'y a pas beaucoup de place, ou ma BR 92.

Denys

personnellement, je suis assez déçu des 60760, ils sont pas trop cher certes mais très sensibles aux variations de tension dues aux moteurs d'aiguille, passage à niveau ou autres électro-magnétiques du circuit, ils faut absolument dissocier les circuits comme pour la CS2.

ils partent a fond durant 2 secondes, repartent en arrière... et c'est pas un seul qui me l'a fait...
j'en ai un sur une 232 tc patinée et un autre sur une 130 chocolat (Primex)
