problème électrique

bonjour,

la première photo est le décodeur, la deuxième c'est le circuit imprimer pour l'inversion des lumières (donnée Marklin ICI)

vérifie que tu n'est pas un fils qui par de ce circuit qui soit en contact avec la masse du châssis de la locomotive.

les soudures sont parfois capricieuse

bonne soirée

bon rien de nouveau ...

je n'ai pas trouvé de court circuit ....

pourtant elle fait un petit bruit comme celui d'un court circuit ...

Petite question : est ce que si la sortie du décodeur était grillée, il y aurait encore du courant sur les lumières ?

merci de votre aide

bonjour,

effectivement une sortie de grillée peux laisser passer un peux de courant quand bon lui semble, j'ai eu le cas avec un décodeur Tams sur lequel j'ai monté en cour circuit (quel âne que je suis) un condensateur pour faire un test qui a était très peu concluant ...

pour le reste de la question je passe mon tour car ça dépasse mes connaissances et je suis sur que des que Louis auras deux minutes il te renseignera efficacement.

Bonjour,

Reprenons :

Oui, une sortie foutue peut laisser passer du courant : quant un transistor (interrupteur commandé électronique) grille, on ne peut pas prédire dans quel état il va se mettre, on sait juste qu'on perd la commande.

Effectivement, ça pourrait bien être une panne de décodeur. Mais rien n'interdit que ce soit un court-circuit partiel. Je m'explique : le signal digital est tantôt positif, tantôt négatif. Il suffirait qu'il n'y ait un court-circuit que sur une alternance pour que la MS2 ne râle pas. Ça peut néanmoins expliquer un scintillement.

Comment arrivent ce genre de courts-circuits ? Une cause principale serait le lien (visible ou non) d'un fil noir (ici tu n'en as pas) ou orange sur la carrosserie de la locomotive (techniquement, un lien entre la masse électronique et la masse carrosserie, qui sont différentes en digital).

Ça peut aussi être une diode d'entrée du signal dans la locomotive qui est grillée. Quand elle roule, elle roule plus lentement qu'avant ou non ?

Comment le détecter ? Heuu, bah là, pour l'instant je sèche

Ton décodeur est un décodeur à pas trop cher, dit décodeur PIC (du nom de la puce qui fait le travail de décodage).

Louis

PS : Un bon schéma de branchement de transfo est prêt, il faut juste que j'en fasse une photo et un scan et que je le mette... mais ça risque d'attendre ce soir.

Chose promise, chose due :



Louis

merci Louis de ta réponse !! et de ton schéma ...

j'ai essayé la loco et elle va aussi vite qu'avant ...

en démontant un peu j'ai remarqué que quand je dévissais la platine du truc qui alimente la caténaire, la lumière avant s'allume plus ....

et j'ai essayé avec un appareil qui teste si 2 trucs sont relié électriquement ( elle fait des bip) et en le mettant sur les roues et le patin rien ...

ça voudrais dire que c'est soit qu'il n'y a rien soit que c'est trop petit et l'appareil ne le détecte pas ...

merci encore de votre aide

bonjour,

pas très précis en parlant avec des truc et des machins mais on peu arriver a comprendre...

donc tu dit que quand tu démonte ça :
[img][/img]

(la caténaire c'est le fil qui court au dessus des rails sur le circuit et sur la locomotives c'est le pantographe qui fait contact sur la caténaire pour prendre le courant)

la lumière qui scintillé légèrement elle est maintenant complétement éteinte => ok mais le reste peux tu encore avance ou reculé ou plus rien?

Citation :

et j'ai essayé avec un appareil qui teste si 2 trucs sont relié électriquement ( elle fait des bip) et en le mettant sur les roues et le patin rien ...

l'appareil en question est un ohmmètre qui mesure la résistance au passage du courant dans un composant mais dans ce cas tu t'en serre comme testeur de continuité de circuit!
et en général quand il fait bipbip c'est que le courant peut passer. quand pas de bipbip pas de passage de courant
donc si

Citation :

en le mettant sur les roues et le patin rien ...

il n'y a pas de court circuit entre l'alimentation et la masse de la locomotive mais as tu fait le test avec ou sans la platine pour le pantographe?

Citation :

ça voudrais dire que c'est soit qu'il n'y a rien soit que c'est trop petit et l'appareil ne le détecte pas ...

ça voudrais dire que tu as un très mauvais appareil mais il faut faire attention car certain fil son recouvert d'isolant transparent (comme ceux des bobine des moteur 3 pôles)

bon j’espère avoir donné des indications claire si je me suis fourvoyé corrigé moi

bon train

Bonsoir Clément,

C'est normal que lorsque tu démontes la platine qui supporte l'inverseur frotteur/pantographe tu aies des ampoules qui ne s'éclairent plus, c'est la vis de fixation de cette platine qui alimente en masse ces ampoules!

Sur cette loco, tu as 4 ampoules pour respecter l'inversion des feux suisses: 2 ampoules éclairées en permanence afin de représenter le feu arrière droit ou le feu avant gauche, et les deux autres ampoules s'allument en concordance avec le sens de marche afin de représenter les feux avants supérieur et gauche.

La masse des deux ampoules éclairées en permanence est un fil marron, venant du chassis via cette vis de fixation, la masse des deux autres ampoules est un fil orange, donc une masse électronique du décodeur et tu as une platine supplémentaire pour gérer l'éclairage de ces ampoules.

Donc tu dois nous préciser quelles sont les ampoules qui causent problème, le plus clairement possible!

D'autre part, les fils marron passent sous la platine de l'inverseur frotteur/pantographe, attention à ce qu'ils ne soient pas pincés, ni qu'il n'y ait une mauvaise soudure quelque part, voir mon post:

http://beneluxmodels.1fr1.net/t426-panne-toute-bete

On attend des précisions!

Denys

je vais vous préparer des photos des lumières .... en précisant à quand ça correspond ....

en tout cas la loco tourne sans problème et quand je dévisse la platine du pantographe la lampe s'éclaire mieux enfin vous comprendrez mieux

sur les photos ...

excusez moi pour le mauvais vocabulaire utilisé ... =/

merci encore pour votre aide

salut à tous,

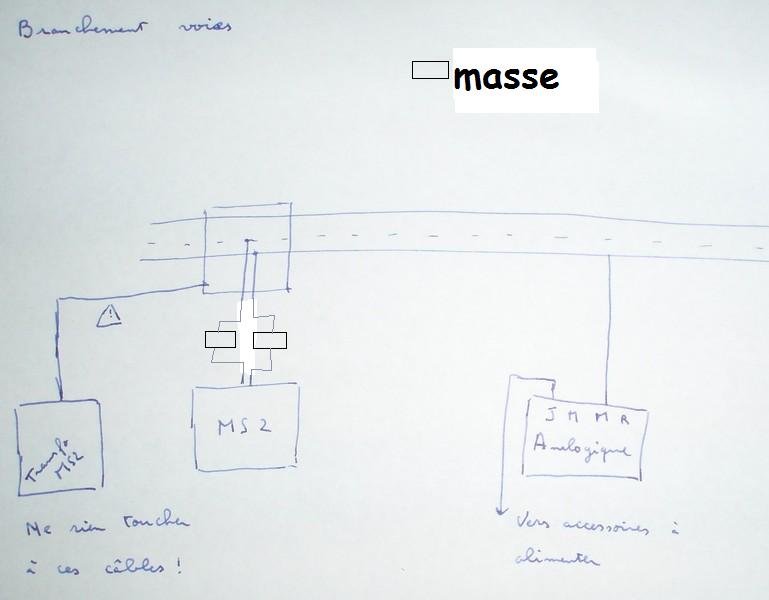

Louis sur ton schéma est ce que je peux rajouter 2 masses pour faire ma réalimentation ?

comme ceci :



merci je vous mets les photos de la loco ....

clem141 a écrit:

salut à tous,

Louis sur ton schéma est ce que je peux rajouter 2 masses pour faire ma réalimentation ?

comme ceci :



merci je vous mets les photos de la loco ....

NAN !

C'est fragile, ces machins là...

Louis

bon voilà les images ( je n'est pas fait de photos ce n'est pas clair dessus )



Même quand je ne sélectionne pas la fonction " alumer les lumières" ça s'allume comme ça

Merci louis pour ta réponse nette claire et précise !!!!

si vous avez besoin d'autre chose ...

merci de votre aide

Bonjour Clément,

Pas facile de diagnostiquer sans la machine entre les mains, mais on dirait qu'il y a soit un mélange dans le cablage par
compression éventuelle des fils par pinçage, mais plus probablement quelquechose de HS, soit la sortie éclairage du décodeur, soit la platine supplémentaire pour l'inversion, c'est curieux que les deux ampoules du bas qui sont toujours éclairées ne s'allument pas ensemble, tu n'as pas précisé ce qui se passe lorsque tu inverses le sens de marche.

Denys

merci denys pour ta réponse

quand je change le sens de marche rien ne se passe .....

Re,

Hum, celà confirme un peu les craintes que j'ai pour les sorties éclairage du décodeur!

Il sera peut peut être plus simple d'utiliser un décodeur de fonctions pour réparer tout çà, mais il faudrait avoir la machine en mains pour un diagnostique précis!

Denys

dommage que tu n’habite pas tout près

Je vais aller voir mon détaillant ....

merci encore pour ton aide

Re,

Pour le diagnostique, Ok, mais pour réparer, Louis sera bien plus qualifié que moi!

Denys

Re,

Il y a de grandes chances que ce soit la platine supplémentaire qui gère l'inversion des feux suisses qui pose problème, celà doit se réparer aisément, je pense!

Denys

Bonjour à tous,

Pendant qu'on parle de cette loco .... j'ai une question qui n'a rien a voir avec l'électronique qu'il y a dedans ...

Je me demande quelle wagon elle tire ???

merci de vos réponses ...

clem141 a écrit:

Bonjour à tous,

Pendant qu'on parle de cette loco .... j'ai une question qui n'a rien a voir avec l'électronique qu'il y a dedans ...

Je me demande quelle wagon elle tire ???

merci de vos réponses ...

C'est ça qui est cool avec cette machine : elle a tiré des marchandises et des voyageurs. Donc tu met ce que tu veux !

Louis
