Imprimante 3D

Wouha ! Bravo Louis

quelle maitrise en très peu de temps !

quel PLA as-tu utilisé ?
pas de décollement de la pièce dans les extrémités ?

Chapeau !

Pour le plastique, j'ai utilisé le PLA Chromatik de base - j'en ai acheté une bobine en même temps que l'imprimante, et heureusement parce que l'échantillon de démo n'a pas fait long feu !

Je n'ai pas eu de pb de décollement. Bon, pour être honnête, en planéité, ca ne pouvait que être mieux que le modèle Märklin que j'avais !

J'ai eu un raté pour une première version des piles, quand j'ai essayé de les faire creuses pour les empiler... puis je me suis fait à l'idée que en fait, une hauteur paramétrable est tout aussi bien !

Je n'en dit pas plus, mais j'ai d'autres projets dans les cartons à dessins !

Louis

du beau boulot qui rend même très bien!

en gros les possibilité sont infinies dans la mesure ou il faut du temps et de la matière?

pour les piliers plus haut, les pièces seraient elles creuse comme les marklin d'origine, pleine ouplus épaisse?

Infinies, non, certaines formes ne sont pas faisables. Par exemple il est nécessaire qu'il y ait au moins une surface plane, ...

Pour ces piles de pont, elles ne sont ni pleines ni creuses, il y a à l'intérieur une structure en croisillons pour la renforcer.

Pour faire un essai, j'ai pesé de tout mon poids sur une des piles d'essai, et j'ai seulement réussi à aplatir le haut d'une des 4 pointes en haut de la pile. Je sais que je ne suis pas lourd, mais quand même !

Louis

Bonsoir Louis

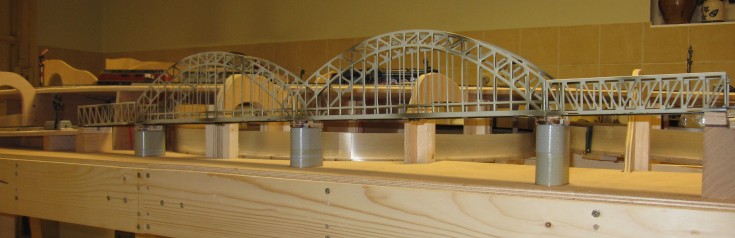

En fait, j'ai trois piles!

Une de 54mm, une de 66mm et une de 78mm!

Tu crois que ça vaut le coup de faire tourner l'imprimant aussi longtemps pour les remplacer?







Cotes mesurées entre la planche et le dessous des éléments de pont.

Denys

Oui, ca vaut le coup, cela me permet de vérifier les possibilités de la machine.

Donc je vais faire tourner la machine déjà pour la plus petite des piles, et on verra ce que ca donne.

Louis

Bon, OK!

Dans ce cas,on va voir!
Si c'est pour savoir, car le montage mixte actuel donne satisfaction!

Denys

LG a écrit:

Infinies, non, certaines formes ne sont pas faisables. Par exemple il est nécessaire qu'il y ait au moins une surface plane, ...

Louis

Bonjour à tous , bonjour Louis

une surface plane , oui c'est vrai dans la mesure où tu utilises Cura By Dagoma , mais sit tu passes à Cura 2.3 ou plus , tu pourras utiliser un " raft " , qui est un lit support pour des pièces n'ayant pas de face plate .

Cura 2.3 te donne en plus une grande quantité de réglages complémentaires , mais ça c'est une autre histoire !

Bonne semaine

Bonjour Gilles,

Ce lit support est un ajout fait à la pièce pour arriver jusqu'à un sol plat ?

C'est cool, au moins je n'ai pas fini d'apprendre !

Louis

Bonjour,

Première pile pour la réfection du pont de Denys, hauteur 54 mm :

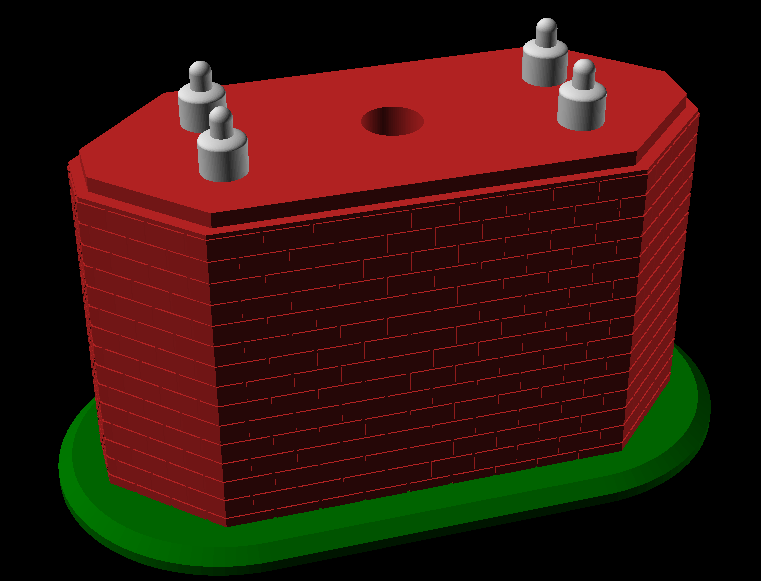

Le modèle 3D :



Les premières couches (j'ai ajouté l'inscription de la hauteur en dessous, donc de dessus elle apparaît en miroir) :



9h plus tard, la pièce finie :



Louis

Bonjour à tous

Louis, je suis surpris de la plutôt bonne qualité de surface en comparaison de beaucoup d'exemple que j'ai eu l'occasion de voir jusqu'ici (c'est vrai aussi que c'était plus des réalisation à base de fil de 3mm et non 1.75mm comme toi). Est-ce une magie de la photo?

Reste plus que la mise en couleur.

Delias

Bonjour Delias,

Je dois dire que j'ai moi-même été assez agréablement surpris. En voyant ca, je me dis qu'il y a dans nos applications beaucoup de possibilités, surtout pour les batiments et les décors.

Les photos sont qualité portable, mais non retouchées !

Je vais voir à en prendre avec une meilleure lumière et un vrai appareil photo pour essayer de mieux rendre compte de la réalité.

Louis

Ben moi aussi je suis bluffé de la qualité de la pièce : pas le moindre fil , pas de rayure .
Tu as une machine exceptionnelle par rapport à la mienne qui est le modèle précédent .

je n'ai plus qu'à faire évoluer la mienne !

Bonjour

Ça m'a l'air vraiment bien!


Denys

Gilles Atao a écrit:

Ben  moi aussi  je suis bluffé de la qualité  de la pièce :  pas le moindre fil , pas de rayure .
Tu as une  machine  exceptionnelle   par rapport  à la mienne qui  est le modèle  précédent .

je n'ai plus  qu'à faire évoluer la mienne !



En évolution, peut-être qu'il te suffira de changer la tête et de passer de la tête v2 à la tête v3.

Le reste devrait être sensiblement la même chose.

L.

Bonjour louis

oui c'est sur , cette tête V3 semble être excellente avec ses deux ventilos dont un qui refroidi la matière qui vient d'être déposée , mais il me faudra aussi changer la carte , j'ai une Melzi qui ne gère pas deux ventilo , il faudra une MKS . du coup je pourrai avoir l'écran et le plateau chauffant .
j'ai déjà imprimé presque toutes les pièces pour monter une deuxième machine .

Quel logiciel de dessin utilises-tu ?

a+

J'utilise OpenSCAD : http://www.openscad.org/ en version développement 2017.01.20 (la version 2015 disponible a moins de fonctionnalités franchement utiles, en particulier sur les extrusions rotatives)

Il me permet de faire des dessins uniquement en ligne de commande, ce dont j'ai l'habitude.

Je pense être loin de le maîtriser à la perfection, mais assez rapidement on s'en sort pour faire des pièces simples.

Le code-source pour les soufflets de voiture Corail, par exemple :

Citation :

$fn = 100;

// boudin latéraux

translate([8.25, 0, 0])cylinder(r = 1.5, 24);
translate([-8.25, 0, 0])cylinder(r = 1.5, 24);

// boudin supérieur

translate([0, 0, 24])rotate([0, 90, 0])cylinder(r = 1.5, 22, center= true);

// renfort bas

linear_extrude(2)polygon([[8.25, -1.5], [-8.25, -1.5], [-8.25, 1.5], [-6, 1.5], [-6, 4.5],[6, 4.5], [6, 1.5], [8.25, 1.5]]);
linear_extrude(6)polygon([[-6, 2.5], [-6, 4.5],[6, 4.5], [6, 2.5]]);

// pinoche bas

translate([0, 6.4, 3])cube([1.2, 4, 1.2], center = true);

// pinoche laterale

translate([8.75, 3, 13])cube([0.8, 4, 2], center = true);
translate([-8.75, 3, 13])cube([0.8, 4, 2], center = true);

Louis

sur Facebook il y a des groupes qui ce crée autour du thème "3D et modélisme ferroviaire" ou "3D coopération : Ma team 3D"

il y a quelque idées...

Bonsoir,

La production devient industrielle...



Plus sérieusement, la première pile a été faite et envoyée à Denys, qui m'a fait part de ses remarques. Suite à quoi j'ai fait les deuxième et troisième piles...

Louis

salut Louis,

quelle était ses remarque par rapport au originales?(dimension, poids, gravure?)

Salut,

C'étaient surtout des ajustements à faire au niveau du positionnement des pivots qui retiennent le pont.

Les mesures que j'avais prises sur une pile déformée n'étaient pas bonnes.

Louis

ben moi je cherche comment faire des briques sous sketchup et je n'y arrive pas !

j'ai regardé openscad , c'est bien trop ardu pour moi .

je voudrai bien faire des entrées de tunnel avec de la briques ou des pierres en relief ..

bon dimanche à tous

Sketchup et Openscad fonctionnent en effet sur deux logiques assez différentes.

Tu me ferais un schéma (papier - crayon) de ce que tu veux réaliser? Je veux bien prendre comme exercice de faire une entrée de tunnel...

Louis

Ça, c'est une bonne idée!


Denys

Denys, tu veux des entrées de tunnel ?



Louis
