pour 4 € dans une brocante!

j'ai acheté lors d'une brocante de jouet dans une école de mon coin un vieil autorail marklin 3016 ! le gars me le fais à 5€ avec la remorque! je n'avais que 4€ en poche ! marché conclu me dit il! par contre il me précise que sont "truc" y va pas!" et "y sais pas pourquoi"!

bon ben moi je sais il est vide y a plus rien comme moteur! en démontant la bestiole ça m'a fait rire par contre qu'est ce que je peux mettre comme moteur? voici les photo du châssis, la caisse est en peinture pour le moment!

ça ça vient du net vu que je suis occupé de la rénové à ma façon!



voici le châssis!
url=https://servimg.com/view/18649529/9][/url]

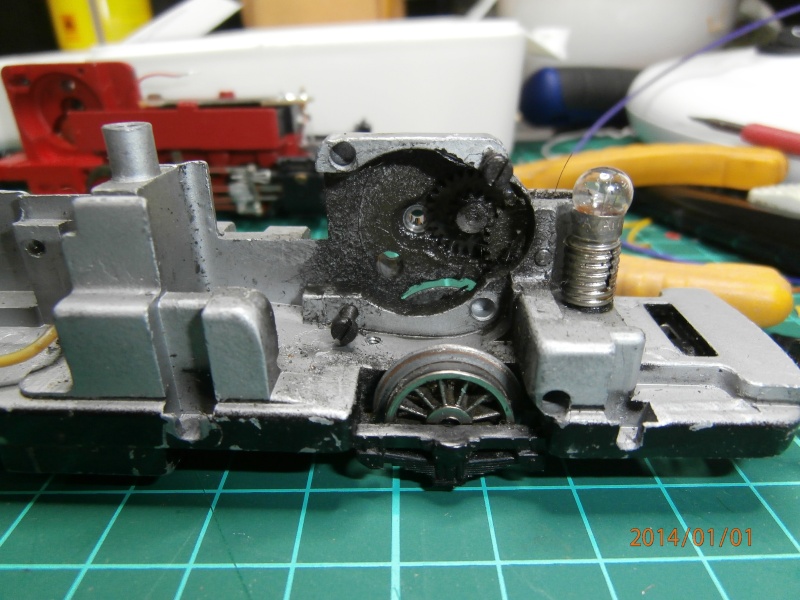

et l'emplacement du moteur.


pour le décodeur il me reste un uhlenbrock et un ESU lokpilot 4

Pour quelques euros , je peux t'expédier un moteur universel pour cet engin , il faudrait que donne précisément , au pied à coulisse , la distance entre les deux vis ,..
A moins que tu veuilles le passer en 5 poles .

a+



Bonsoir

A priori, c'est généralement un SFCM qui était monté.

Facile à vérifier: tu regardes avec un moteur de tes kits 60760, il ne devrait pas aller, tu peux essayer celui de ton Zeppelin qui est un SFCM.

Si tu veux le digitaliser, le mieux est d'acheter un moteur Märklin 60943, tu auras tout: le rotor, le stator à aimant, la flasque et les charbons, et plus qu'à y greffer un décodeur ESU V4 réf 54610.

Si tu veux le laisser en analogique, il faut en plus du moteur SFCM complet un inverseur mécanique.

Denys

Bon ben y a plus qu'a commander je vais chez lippe connaissez vous d'autre vendeurs qui bradent les prix?

Bonjour

En ce moment, les prix sont très corrects chez Lippe pour les décodeurs ESU et les kits Märklin.

Denys

RE,

Le moteur doit bien être un SFCM, voici un ensemble complet en vente sur eBay:

http://www.ebay.de/itm/Fur-Marklin-3016-Schienenbus-o-ahnliche-Ersatzteil-Motor-Umschalter-KOMPLETT-/201013549734?pt=DE_Modellbau_Modelleisenbahnen&hash=item2ecd575aa6

Denys

voilà le montage du nouveau moteur et du décodeur est fait y a juste une chose qui me chagrine, ce sont les ampoules! Est il possible de connecter des LEDs et si oui comment et quelle puissance?

en série ou parallèle?

Si tu veux remplacer les ampoules par des leds, tu dois rajouter une résistance, en général 1 Kohms convient bien.

Tu branches la led d'un coté à l'éclairage AV, celle de l'autre coté à l'éclairage AR, tu mets bien une résistance à chaque led, et tu mets les anodes de tes deux leds sur le retour commun positif de ton décodeur, fil bleu pour un ESU, fil orange pour un Märklin.


Pour les leds, j'utilise celles-ci:

LEDS


Denys

ok si je voulais juste remplacer 1 ampoule, mais ici j'ai 3 trous ou je peux place une led, j'aimerais mette feux blancs à l'avant et rouge à l'arrière avec possibilité de les couper lorsque je mets la remorque.

C'est possible ou alors je fantasme?

Tout est possible, mais si tu mets des leds dans les trous, tu vas avoir les fils qui vont valler sur le décodeur qui se trouve sur le châssis!

Dans ce cas tu dois mettre une led blanche en haut de chaque coté et deux leds bicolore à anode commune de chaque coté en bas.

Tu branches les trois cathodes de leds blanches de chaque coté en parallèle avec trois résistances de 1K sur les sorties éclairage AV et AR correspondantes et les deux cathodes de leds rouges de chaque coté en parallèle avec deux résistances de 1K sur les sorties F1 et F2 de ton décodeur.

Tu auras l'inversion des blancs suivant le sens de marche et tu peux allumer les rouges de chaque coté par F1 et F2.



Denys

geo6679 a écrit:

ok si je voulais juste remplacer 1 ampoule, mais ici j'ai 3 trous ou je peux place une led, j'aimerais mette feux blancs à l'avant et rouge à l'arrière avec possibilité de les couper lorsque je mets la remorque.

C'est possible ou alors je fantasme?

C'est possible... mais c'est dommage !

Ces vieux machins ne seront jamais au goût du jour en termes de technique et d'aspect, et mettre des LEDs change un peu leur âme de manière artificielle...

Perso, je remplace les ampoules par d'autres ampoules pour ne plus avoir de masse reliée à la caisse de la locomotive et donc pour éviter les scintillements. Quand cette opération n'est pas possible, je ne touche à rien...

Louis

super merci peux tu me faire un petit schéma?

effectivement c'est engin ne sont plus au gout du jour, raison pour laquelle je l'ai transformée de fond en comble avec une touche perso dans la couleur! je fais de photos que je mettrai sur le forum lorsque j'aurai fini!

OK, je vois pour le schéma demain!

Denys

Salut Deny,

Tu penses à mon schéma quand tu as le temps

LG a écrit:

geo6679 a écrit:

ok si je voulais juste remplacer 1 ampoule, mais ici j'ai 3 trous ou je peux place une led, j'aimerais mette feux blancs à l'avant et rouge à l'arrière avec possibilité de les couper lorsque je mets une remorque!!
C'est possible ou alors je fantasme?

C'est possible... mais c'est dommage !

Ces vieux machins ne seront jamais au goût du jour en termes de technique et d'aspect, et mettre des LEDs change un peu leur âme de manière artificielle...

Perso, je remplace les ampoules par d'autres ampoules pour ne plus avoir de masse reliée à la caisse de la locomotive et donc pour éviter les scintillements. Quand cette opération n'est pas possible, je ne touche à rien...

Louis

sinon il y a aussi des LED qui remplace les ampoules d'origines

Perso je trouve que l'éclairage de ces trucs là est pas beau (pour ne pas dire infâme).

Louis

LG a écrit:

Perso je trouve que l'éclairage de ces trucs là est pas beau (pour ne pas dire infâme).

Louis

ça c'est une question de gout!

moi je trouve que c'est juste un peu fort!!

sinon il y a aussi des LED qui remplace les ampoules d'origines [/quote]

tu trouve ça où?

Bonsoir

exemple sur cette boutique :
http://www.ebay.fr/itm/709-LED-bicolor-rouge-jaune-3mm-ideal-decodeur-digital-/170455801820?pt=FR_YO_MaisonJardin_Bricolage_ElectroniqueComposants&hash=item27aff51fdc

livraison rapide et prix qui me semble correts

Voir dans la boutique il y a plusieurs modèles et ne pas oublier les résistances qui vont bien!

Bonsoir Geoffrey

Voici le schéma, je l'ai dessiné pour un décodeur ESU V4, avec les couleurs normalisées, le gris étant représenté en noir:





Denys

oui les prix sont plus que correcte!

je leur ai posé quelques question et d'après leur réponse je commanderai quelque histoires!

Il vaudrait mieux celles-ci, qui sont blanc chaud et rouge, plutot que jaune et rouge:

LED BLANC CHAUD/ROUGE


J'ai volontairement utilisé deux sorties pour les rouges, ce qui permet d'atteler une remorque sans avoir les feux rouges allumés sur l'autorail.

Denys

J ai une question qui peut paraître bête mais on peut raccourcir les anodes et cathodes?

geo6679 a écrit:

sinon il y a aussi des LED qui remplace les ampoules d'origines

tu trouve ça où?[/quote]

bonjour,

il y a ici et c'est le même vendeur!

http://www.ebay.fr/itm/131114647839

ou à vis

http://www.ebay.fr/itm/MARKLIN-H0-subst-600100-LED-BULB-Long-life-almost-never-replace-/140910027712?pt=Model_RR_Trains&hash=item20cee463c0

ou chez MKE:

bon à vis elles sont par 10 mais le prix est assez bas(1.75€ par ampoule)


http://cgi.ebay.fr/10-Stuck-E5-5-LED-Gluhlampen-Birnen-wie-60010-600100-Warm-weis-19V-/310830757078?pt=DE_Modellbau_Modelleisenbahnen&hash=item485ef4f4d6
