Construction d'un kit DJH de locomotive SNCB type 1.002

Bonjour Pierre, bonjour Denys, bonjour à tous

Effectivement ces pièces ne sont pas dignes d'un kit pouvant rouler.

Dans mon kit de 141 TC, également en métal blanc majoritairement, les pièces à ce niveau semblent de meilleure qualité et le support de glisse est réalisé dans un profilé très dur (difficile à mettre droit !!) de 2mm de hauteur et 1 mm de largeur, la surface de pose étant légèrement arrondie.

D'autre part l'état de surface de la crosse de piston est plus fin. Quant à durabilité à long terme  ??. Cette loco ne fera pas des km.
Je la laisserais en deux rails DC analogique si je monte le moteur.

Deux petites photos pour illustrer le débat:

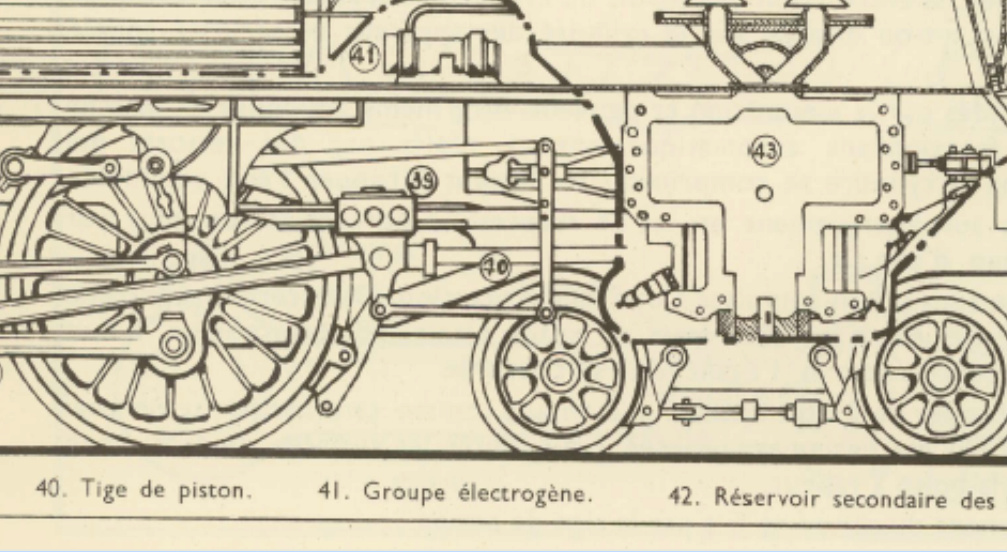

Le schéma :



La réalisation :



Il faudra que je revois le collage du support des axes du Cossart. Il y a un "jour" que je n'avais pas vu de ce coté.

Pas de peinture pour l'instant, j'essaie de monter les bielles et comme les rivets étaient trop courts, j'ai fait la commande de vis de 0,6mm que j'attends pour les petites bielles de la distribution "Cossart". Je re-démonterais pour peindre au pinceau.

Pierre, bon courage pour la suite.

A bientôt

Amitiés du Morbihan sous le soleil

Bonjour Jean-Paul et merci pour tes commentaires. Hier soir, je me suis remis à limer l'un des guides jusqu'à ce que la coulisse glisse d'un bout à l'autre. Et j'ai comparé avec le glissement sur un profilé Evergreen. J'ai obtenu quelque chose de comparable me semble-t-il, ce qui fait que je vais peut être conserver les guides d'origine. Ils sont plus durs et offrent malgré tout une apparence (même limés) un peu plus proche de la pièce réelle.

Je ne suis pas encore arrivé à la pose des micro-rivets au sujet desquels je me pose des questions.

Je vais câbler la machine pour du trois rails mais je ferai mes premiers essais de roulement en analogique DC avec le moteur fourni. Il me reste des transfos Arnold qui feront l'affaire.

Rockandrail a écrit:

Bonjour Jean-Paul et merci pour tes commentaires. Hier soir, je me suis remis à limer l'un des guides jusqu'à ce que la coulisse glisse d'un bout à l'autre. Et j'ai comparé avec le glissement sur un profilé Evergreen. J'ai obtenu quelque chose de comparable me semble-t-il, ce qui fait que je vais peut être conserver les guides d'origine. Ils sont plus durs et offrent malgré tout une apparence (même limés) un peu plus proche de la pièce réelle.

texte en dessous:

OUF, le Prince ne s'est pas laissé abattre pour si peu, l'aventure continue, sinon, c'était "laitonneux vitriniste" de Courbevoie

A mon humble avis, c'est la pièce en "ferblanterie" qui est mal moulée,

J'ai fait un gros plan des deux côtés




   si tu maîtrise un jour le dessin en 3D, tu pourrais envisager de la refaire.

Oui, comme toi, je pense que le guide est correct et que c'est la pièce coulissante qui est trop étroite.


Voilà ce que ça donne:







Vendre ça comme c'était à son prix d'origine, c'est limite de l'escroquerie je trouve. Märklin, LSM ou Roco en ferait autant, on aurait mille pages sur le forum LR.

Il y a encore du boulot de ponçage au papier de verre fin. Et en vrai, c'est beaucoup plus petit. On voit moins les défauts.

Sur le kit de Jean-Paul, on voit bien que la fixation de la bielle motrice sur la tête de crosse se fait par montage et vissage d'un boîtier. Sur mon kit, c'est (mal) moulé d'une pièce et vraiment cheap.

C'était le fournisseur de Jocadis?

Cela n'enlève rien au plaisir que je prends à monter le kit. Ça me rappelle des temps anciens où on ne mettait pas les peuples d'occident sous écrou. On nous expliquait même que c'était ce que faisaient les Soviétiques et que c'était mal.

Rockandrail a écrit:

Sur mon kit, c'est (mal) moulé d'une pièce et vraiment cheap.

C'était le fournisseur de Jocadis?

Oui .... tous les kits metal blanc Jocadis (H0 et H0m) étaient fabriqués par DJH. Quand Jeanmi a repris la production du H0m, tout "le reste" était avec. Il pouvait donc faire produire tous les ex-kits Jocadis en H0 mais DJH imposait 50 kits par modèle ce qui signifiait: vente certaine de 15 kits la première année, peut-être 5 la suivante .... et traîner le restant du stock sur minimum 10 ou 15 ans sans espoir de bénéfice. Quelques kits (3 ou 4) étaient encore d'actualité, les autres devaient être revus (motorisation, embiellage..) c'est ce que fait AMF 87 avec les moules des kits de modèles français qu'il a repris de DJH.

Ça explique le châssis d'origine en chewing-gum de la type S.

Quand on voit le prix des kits des modèles Français, cela refroidit immédiatement!

J'aimerais bien une 242 A1, mais si c'est pour ne pas pouvoir la faire rouler, autant attendre une Lemaco d'occasion, toute montée...

Denys

Les travaux continuent pendant le confinement:

Vue de face. La traverse est garnie, les petites échelles et les mains courantes sont en place.







A bâbord, le graisseur simple, la pompe, le levier de changement de marche et la soupape sont en place.







A tribord, le générateur, le graisseur double, la pompe, le compresseur et la soupape sont en place.






Restent à installer les pare-fumée, les tuyauteries diverses et l'éjecteur sous l'abri tribord. Restent également les deux mains courantes qui longent la chaudière de part et d'autre. A cet effet, le kit contient du fil de laiton de 0,5 mm complètement tordu. J'attendrai de pouvoir me procurer de la corde à piano bien rigide pour les mettre en place. Quoique, en l'écrivant, il me semble avoir au fond d'un tiroir des cordes de guitare usagées qui pourraient faire l'affaire.

Yesss! J'ai pile poil ce qu'il faut.

Rockandrail a écrit:

Ça explique le châssis d'origine en chewing-gum de la type S.

Les kits plastique (wagons, voitures, caisses trams), c'était Barry (un vieux monsieur GB) qui les faisait mais le châssis en métal ... ?????? Cela faisait des décennies que Jocadis n'avait plus de type S.

J'avais pris une photo du châssis de la type S.

Rockandrail a écrit:

(...) J'attendrai de pouvoir me procurer de la corde à piano bien rigide pour les mettre en place. Quoique, en l'écrivant, il me semble avoir au fond d'un tiroir des cordes de guitare usagées qui pourraient faire l'affaire.

Rockandrail a écrit:

Yesss! J'ai pile poli ce qu'il faut.

J'me disais, étonnant que le Prince Rock n'aie pas ça en stock

Très beau travail, Pierre, bravo.

Beau dimanche

Il faut la terminer : le suspens est insoutenable

Les travaux du jour.

Côté embiellage, la bielle motrice est solidarisée avec le piston







Côté chaudière, les mains courantes en corde de guitare sont installées tout comme les pare-fumée. J'ai récupéré dans le sachet de pièces détachées de ma type 29 Olaerts une lanterne prédécorée. Elle est installée sur la porte de boîte à fumée. Quelques mains courantes ont été ajoutées sur l'abri et il y a eu des raccords de peinture noire. Sur le châssis, le support d'embiellage est peint en noir également.







Je suppose que des pros du kit auraient fait mieux mais je ne suis pas mécontent quand même car c'est une première.

Ah oui! J'avais fixé les vitres de l'abri avec du microkristal clear. Tant que je me suis tenu à plus de deux mètres de la machine, ça a tenu. Mais dès que j'y ai touché, c'est tombé d'un côté. Et trop compliqué à remettre en place maintenant que tout est monté.

En fait, le microKristal clear, c'est juste de la colle à bois vendue 10 fois son prix.

effectivement, tu peux être satisfait de ton travail, quand tu vois ce qu'ils ont été capables de faire en utilisant cette nuance de vert




et avec les touches de noir, les pare-fumée, et les cordes de guitare

Superbe

Bon ... les cercles de roues en blanc ... tu vas le faire ???

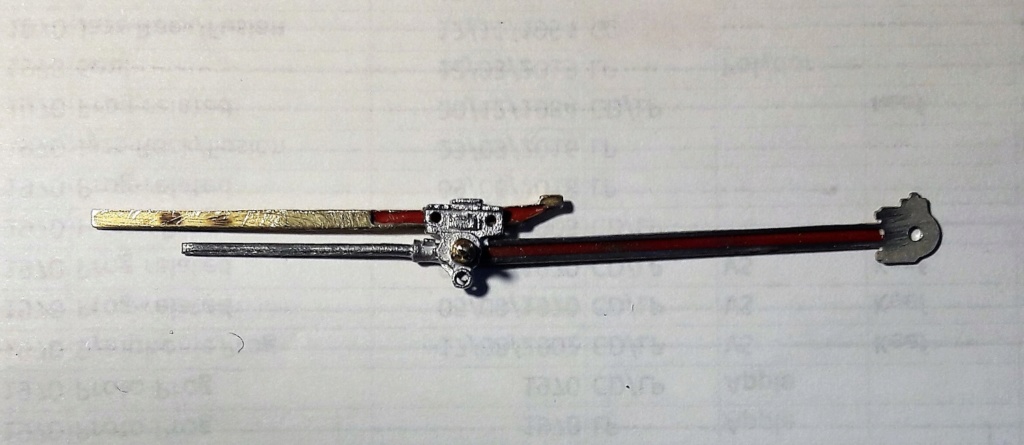

La photo avec la bielle motrice montre l'incohérence des concepteurs du kit. Jamais un industriel (même petit) n'aurait fonctionné comme ça. En effet,

La bielle est en acier
Le piston et la crosse sont en métal blanc
Le guide est en laiton

pelican.be a écrit:

Superbe

Bon ... les cercles de roues en blanc  ... tu vas le faire ???

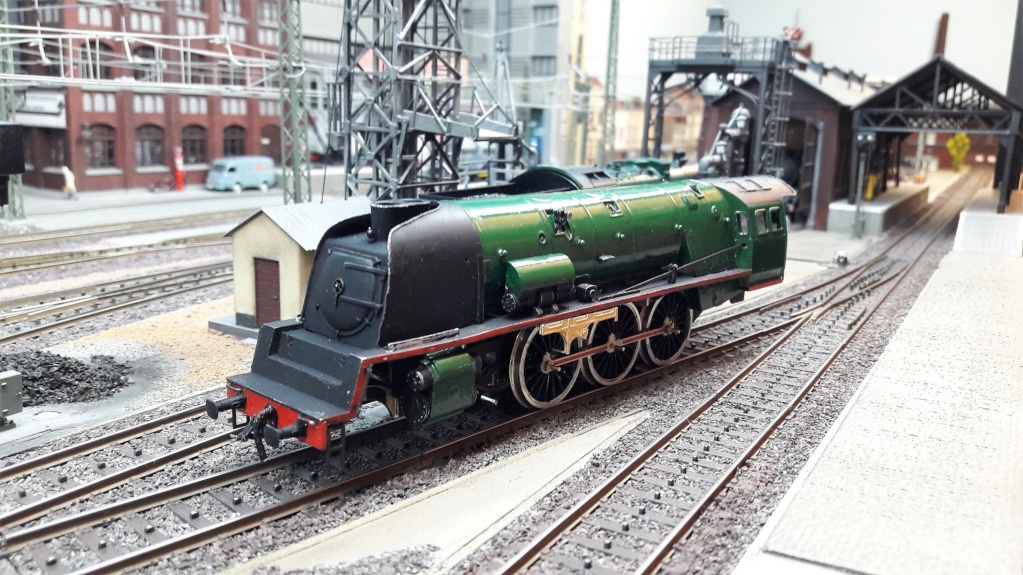

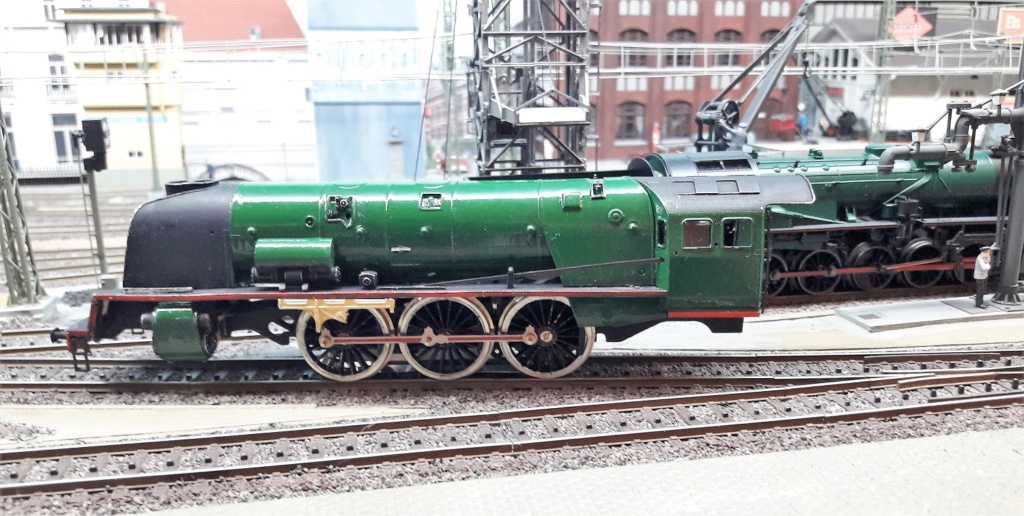

Que nenni. Mon modèle n'est pas la machine musée mais celle-ci (qui est la même mais en service):

Bonsoir Votre Altesse, admirant votre réalisation présentée sur votre beau réseau, et ensuite la réponse faite à l'aide de la photo, je m'aperçois qu'il manque les deux phares inférieurs ou à tout le moins les deux orifices percés. Je viens de comparer les photos que j'ai capté sur le net, et avec les dates connues, je pense que le modèle sans trou et/ou sans les phares inférieurs est donc époque III période a ou maximum moitié période b ! Donc avant 1959 et quelques

La 1.002 en 1960 (Gare de Bruxelles-Nord - source : Happysong151/Flickr) possède les deux phares inférieurs et un fanal supérieur.



Pour comparer,

La 1.001 en 08.1953 - train Bruxelles - Ostende - km. 9,2 (source : Delcampe) ne possède qu'une lanterne inférieur.



La 1.008 le 13.04.1953 - Train 860 Ostende - Bruxelles - km. 2,4 (source : Delcampe) possède un fanal supérieur et une lanterne inférieure.



toujours la 1.008 le 07.09.1959 en gare de Mons (source Herbert Schambach) possède les orifices percés. Un fanal supérieur et une lanterne inférieure comme en 1953.



Cela pose-t-il problème ?

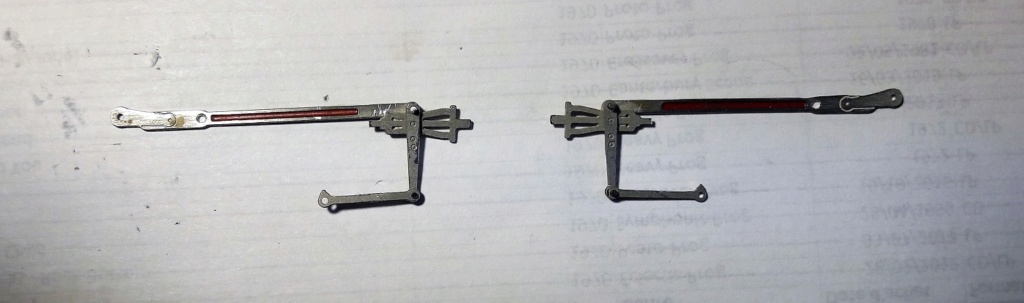

Poursuite de la préparation de l'embiellage avec l'ensemble pendule, bielle de tiroir et de changement de marche. Cette fois, c'est riveté avec les rivets qui me posaient question. Question résolue: ce sont des rivets pleins dit "à frapper". De fait, un coup de marteau suffit à épanouir le bout.

Remarque au passage: il y a deux longueurs de rivets fournis. 1,5mm et 3mm. Les 1,5mm sont vraiment ric-rac en longueur et une fois "frappés", ils serrent un peu (beaucoup) les pièces assemblées. En plus, ça doit coûter moins de 1 cent l'unité et il y a juste le nombre dans le kit. Artisans et pingres en plus. Pffff!

Va falloir rôder grave.

Nouvelle aberration dans les instructions de montage. Plusieurs étapes en avant de celle où je suis, il est indiqué de fixer une vis sur le support d'embiellage, de caler cette vis par un contre écrou et de fixer le tout (par soudure qu'heureusement je n'ai pas faite ou par collage), puis de fixer le support d'embiellage au châssis.

Cette vis sert à porter la bielle de changement de marche et le pendule. Une fois le support d'embiellage mis en place, elle se retrouve sous ce dernier entre la patte de fixation du guide de crosse et la roue. Il est alors totalement impossible d'y accéder.

L'étape que je viens de franchir est celle où l'on insère la bielle de changement de marche et le pendule sur la vis en question. On y arrive avec des pincettes. Mais ensuite, il faut visser un deuxième écrou sur la vis pour caler en place les deux pièces. Et c'est là que ça commence: il est totalement impossible d'accéder à la vis et d'y positionner l'écrou, à la main comme avec les pincettes.

Résultat: il a fallu dévisser presque complètement la vis du support d'embiellage en faisant sauter le point de colle et en laissant juste la longueur pour porter les pièces mobiles, présenter en s'y reprenant à plusieurs reprises l'écrou collé à une pince à épiler pour qu'il ne se barre pas et visser dedans depuis l'extérieur du support.

Bon. Ce qui devait arriver arriva. Le pendule se fixe au bas de la crosse de piston au travers d'un petit anneau moulé en bas dans la pièce de métal blanc. On le voit sur la photo ci-dessous:







En serrant le rivet prévu pour fixer la biellette dans cet anneau, ce dernier s'est écrasé et ouvert. Je réfléchis à une solution de réparation.
