Fonction supp

Bonjour

j'aurais aime savoir

si il a possibilité de rajouter une fonction sur une locomotive marque Marklin référence 37060

Merci

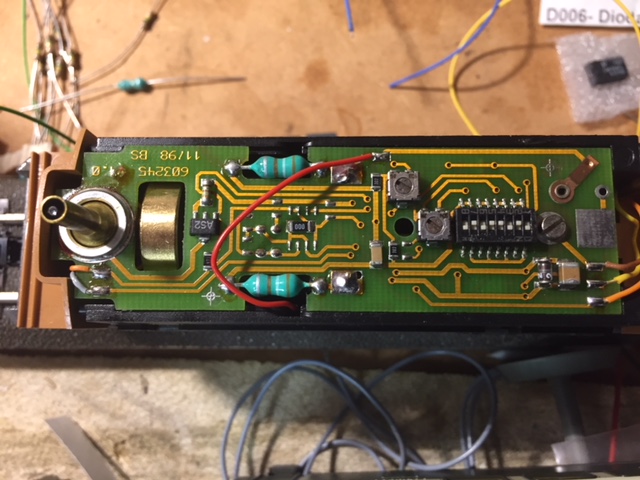

Décodeur Delta d'origine et impossible de le changer il fait office de support pour le fumigène.

BAV

Frédéric.

Bonne fête a tous

Bonjour Frédéric

Une 37060, ce n'est pas un Delta, mais un C90, ou alors c'est une 34060!

Sur un C90, c'est parfois possible, mais le mieux serait, tout en gardant cette platine, d'y greffer un nouveau décodeur : il y a la place!

Denys

Tout a fait raison ces un C90

Jai aussi une 34060

d ou ma confusion

je préfère voir une solution pour a jouter une fonction que me permettrais de mettre mon coffret 43320

derrière  celui ci est éclaire avec attelage conductrice.

BAT

Frederic

Bonjour Frederic

Il faut identifié la puce qui est visiblement au dos de la carte, est-ce une 701.13, 701.17 ou 701.22?
Ensuite se tourner vers bogobit et moba-hgh pour récupérer les informations de transformation.
Attention quand-même c'est de la micro chirurgie dans la plupart des cas!

C'est bizarre quand même, le fumigène semble déjà être doté de sa propre commande avec un transistor dédié.
[Edit] Bon pour le coup j'ai été chercher des info sur le modèle, et il est fort possible que cela soit une 701.22 avec 5 fonctions. Et vu qu'il y a plusieurs emplacements de composants non montés, ce n'est pas impossible que l'ajout d'une fonction soit relativement aisée. (aisée ou pas va dépendre de si le circuit est prévu pour cela ou pas.)

Après plusieurs années de réflexion et de recherche d'idées, je pars maintenant sur la production en prototype de platine de remplacement intégrant une interface de décodeur, et l'ensemble des fonctions mécaniques de la platine d'origine, avec un transfert des composants spéciaux.
J'ai déjà réalisé une platine pour les Ae6/6 Märklin (voir sur 3rails) avec utilisation du décodeur mfx d'origine pour commander les différents feu blanc et rouge selon la réglementation Suisse. Et la commande pour la platine de remplacement d'une Rame TEE Delta est en cours à l'heure actuelle.

Delias

Bonjour

merci pour vos réponse
la puce est une 701.22B

la photo arrive
https://i.servimg.com/u/f62/19/79/82/96/puce10.jpg




BAV

Frederic

Bonsoir Frédéric

Tu peux t'inspirer de ça :

https://www.beneluxmodels.net/t2582-modification-eclairage-mak

Le brochage des fonctions est indiqué ici :

Tortillard a écrit:

Sur la puce du dessous, Louis a identifié les sorties de fonctions:



Les pattes avec le rond rouge correspondent, de la gauche vers la droite, à : F1, F2 et F3.

Ces sorties n'étant ni utilisées ni raccordées, on pourra souder directement dessus, sans besoin de dessouder les pattes du circuit imprimé et de les relever.

Denys

Et aussi de ça :

https://www.beneluxmodels.net/t2348-amelioration-du-decodeur-c90-sur-br-101

Denys

Merci pour vos réponse.

Encore une petite question pour la Fonction F1 il faut l'amplifier
mais pour la F3 il ne faut rien faire donc je peut mettre directement mes 3 wagon éclairé et la masse ce fait directement au essieu des wagons.

merci d'avance

Frederic

Bonsoir Frédéric

Denys t'a dit de t'inspirer des liens, car les liens sont pour le décodeur 60760.
Ta platine est une variante spécifique du décodeur 60902 parfois dénommé C90x ou C91.

Son schéma complet est ici: http://www.jus-kn.de/c91_e.htm
Après rétro-ingénierie depuis les photos que tu as postées. Sur ton modèle, l'amplification n'est montée que sur F1 pour le fumigène. Il faut ajouter le transistor et les deux résistances correspondantes à la fonction que tu souhaites utiliser, en repérant les différents points à souder:
pour F2: T2, R6, R10
pour F3: T3, R7, R11
pour F4: T4, R8, R12
Les emplacement non monté servent à autre chose que je n'ai pas prit le temps de déterminer.

Bonne soirée

Delias

Bonsoir

Voici la suite, pour ceux qui n'ont pas eu la curiosité de suivre le premier lien :

Ensuite, le rond bleu correspond au + électronique, le rond vert à la masse électronique.





Il ne reste plus qu'à utiliser les sorties de fonctions désirées en les amplifiant à l'aide de transistors, comme indiqué dans ce post:

https://www.beneluxmodels.net/t2348-amelioration-du-decodeur-c90-sur-br-101

Les liens sont bien pour un décodeur C90, 60901, pas pour celui du kit 60760!

J'en ai profité pour rajouter tout ça au chapitre correspondant du post :

https://www.beneluxmodels.net/t563-rotor-5-poles (en page 10)

Denys
