Led bicolore sur décodeur

Bonjour Patrice

Pour les Jouef, j'ai trouvé ça par hasard en cherchant des renseignements sur les moteurs Bühler:

Moteur Bühler pour Jouef


Il n'en reste plus que trois!

Denys

Bonjour Denys

Merci pour le site c'est celui ou j'avais vu les moteurs et que je ne retrouvais pas, du coup je l'ai mis en favoris. Par contre je pense prendre des Motrax avec double arbres, moins cher et avec la possibilité de mettre un volant d'inertie.

Pour revenir sur l'ajout de de la fonction sur le décodeur du kit 60760, pour le transistor un BC548 peut il faire l'affaire, j'en ai en stock? et pour la résistance, sur le schéma il est marqué '10...100K' qu'elle valeur faut il mettre

D'avance merci

Bonjour Patrice

Pour le décodeur 60760, pour la fonction F3, il n'y a besoin de rien, juste souder un fil au bon endroit!

Pour F1, je ne suis pas capable de te répondre, je n'ai pas les compétences requises!

C'est Louis qui est à même de te répondre, ensuite, je pourrai mettre à jour le post correspondant!

Denys

Denys

En attendant le spécialiste car si je bricole, l'électronique n'est pas mon fort!

J'ai ouvert un décodeur et il correspond bien a la photo

En haut et de gauche a droite :
1 (rouge) 2 (marron) 3 (bleu) 4 (vert) 5 (libre) 6 (orange) 7 (libre) 8 (libre) 9 (gris) 10 (jaune)

En bas et toujours de gauche a droite
1 (libre) 2 (libre) 3 (libre) 4 (libre)

En haut sur 5 on a la masse "électronique" pour les fonctions F1 et F3

En haut sur 8 on a la fonction F3 en direct (pour résumer, la fonction existe mais n'est pas câblée!)

En bas sur 2 on a la commande de F1 qu'il faut amplifié au travers du transistor+résistance

Bonsoir Patrice.

C'est cela!

Pour F3, tu soudes un fil à gauche du fil gris , sur le 8, et tu prends le retour sur le fil orange, au 6.

Pour F3, le 5 ne te sert pas.


Denys

Voici enfin les photos de l'éclairage de la BB 15000 "En voyage":











Denys

Le plus simple serait de monter les platines de cette machine sur les anciennes, mais elles sont vendues 15€ pièce!

Et les diffuseurs ne sont pas référencés, d'ailleurs l'éclaté ne représente même pas une BB 15000, il y a du laissez-aller à Göppingen!

http://www.maerklin.de/service/produktservice/listengenerator.php?brand=1&artikelnummer=37260

Denys

Tortillard a écrit:

Voici enfin les photos de l'éclairage de la BB 15000 "En voyage":

Denys

Tu nous montrerais le rendu ?

Louis

Donc 30€ par machine et pas sûr de trouver les diffuseurs !

Alternative, j'ai trouvé cela : http://iprod-ho.e-monsite.com/boutique/kits-d-eclairages/

Autre solution, je viens de faire un petit montage rapide avec 2 fibres optiques montées sur une led et maintenues par de la gaine thermo, le rouge passe très bien et j'ai pris une résistance au pif et alimenter avec une pile 9V!

Par contre et dans tous les cas, j'ai vérifié sur une caisse pour le perçage, c'est chaud, le feux rouge factice est bombé.

Il faut que je prenne du temps pour me réinstaller, mon "coin" train est en gros bord... plus de 5 ans qu'il est a l'abandon et pas mal de squatteurs. En fouillant j'ai retrouvé des moteurs dont des Jouefs 5 pôles

Oui, c'est pour ça que je préfère ne pas y toucher!

Je me contente de pouvoir éteindre les feux rouges sur toutes les machines qui en possèdent, pour l'instant, je l'ai fait sur une Brawa et deux Märklin à l'occasion de la digitalisation.

Il faudrait que j'opère la modif sur toutes mes BR 101, BR 152 et ma BR 103, mais il va falloir intervenir sur les platines Märklin, et je ne me suis pas encore penché sur le problème!

Denys

Bonjour Louis

J'ai posé une question ci-dessus pour connaitre les valeur de la résistance et le type du transistor qu'il fallait monter pour avoir la fonction F1 caché du décodeur du kit 60760 et Denys m'a suggérer d'attendre le Spécialiste

Par avance merci

@Denys : si la caisse avait été en plastique, je me serai risqué mais avec les caisses Marklin même a la main si le foret ripe c'est la cata

Je pense que c'est plus facile sur les Sybic.

Mais c'est réalisable, en commençant avec un forêt tout petit pour centrer.

Denys

Bonsoir,

IL faut dire que je suis un peu rouillé sur ces transformations, que je n'ai pas faites depuis un moment maintenant. Je sais en gros ce qui est faisable, mais comment...

Donc pour ne pas dire de conneries, je me prends le temps de consulter ma documentation et je vais vous faire un truc assez clair et précis.

Louis

Bonsoir,

J'ai pu rechercher un peu :

Il faut ajouter un transistor et une résistance : pour la résistance, une valeur de 10k conviendra parfaitement, pour le transistor, j'aurais tendance à utiliser des BC547 (mais un BC458 fera aussi l'affaire).



Pour un consommateur très faible et pouvant fonctionner en 5V (la dizaine de mA), il est possible de le brancher directement sur la platine en se passant du transistor. Je pense en particulier ici aux leds, qui pourraient servir pour éclairer la cabine ou autres. Dans ce cas, il faut faire le branchement entre le violet pointillé et le rouge pointillé. Mais attention, ne pas dépasser 10 mA ! Sinon, décodeur foutu !

Louis

Bonsoir

@Louis : merci pour les précisions, si besoin de cette fonction, peut être mieux de faire le petit montage qui coute moins cher qu'un décodeur.

@Denys : Pas sur que ce soit plus facile sur la Sybic, j'ai il me semble un "plexi" devant les phares, donc perçage obligatoire par l'intérieur au risque de ne pas être pile sur les phares.

Je pense que ce petit plexi doit se démonter facilement, d'ailleurs, sur les locos SNCF, ils ont été déposés peu après la mise en service!

Denys

Tortillard a écrit:

Je pense que ce petit plexi doit se démonter facilement, d'ailleurs, sur les locos SNCF, ils ont été dépôsés peu après la mise en service!

Denys

Sujet traité ici : http://beneluxmodels.1fr1.net/t363-peinture-d-une-26000

Louis

Bonjour

Histoire, technique, connaissance du et des forums,... quelle complémentarité.

Je n'ai pas encore parcouru, pour le moment, le sujet décor et certainement d'autres, je constate que j'ai beaucoup de sujets a découvrir.

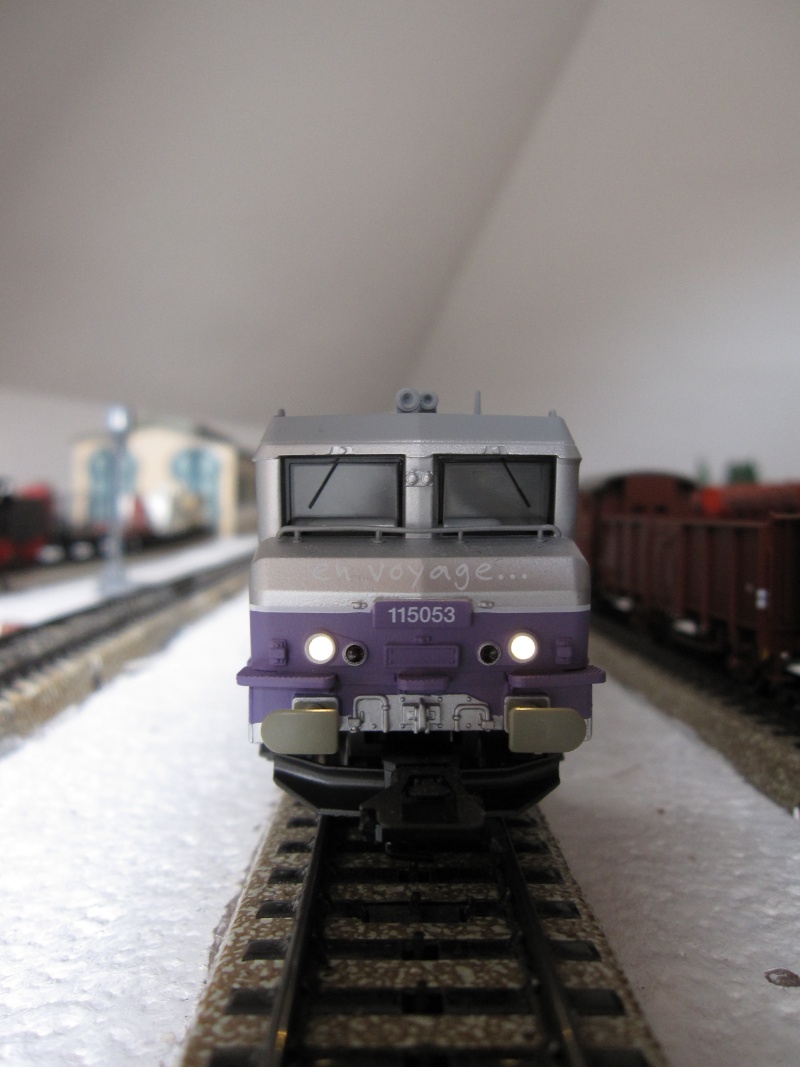

Voici les photos du rendu de ces feux, pour moi, c'est plutôt pas mal du tout:











Denys

LG a écrit:

Tortillard a écrit:

Je pense que ce petit plexi doit se démonter facilement, d'ailleurs, sur les locos SNCF, ils ont été dépôsés peu après la mise en service!

Denys

Sujet traité ici : http://beneluxmodels.1fr1.net/t363-peinture-d-une-26000

Louis

Bonjour à tous

c'est vrai que j'avais pas mal travaillé sur ce coup là ! Aïe mes chevilles !!
