MS2 avec boitier Märklin 60113, où sont les branchements JAUNE et BRUN ?

Bonjour,

Je possède une MS2 Märklin 60653 avec le boitier de raccordement Märklin 60113.
Pour mon Banc d’essai cela convenait parfaitement.

Cette semaine je prévois de l'installer sur mon réseau modulaire. Mais ou sont passé les branchements JAUNE et BRUN. Ayant eu pendant des années l'ancienne Control Unit de Märklin il y avait toujours un branche JAUNE et BRUN pour l'éclairage ou encore pour les signaux.

Sur le boitier de raccordement actuel, il n'y a que le branchement ROUGE et NOIR pour raccorder aux rails.

Märklin n'a rien prévu? pas d'autre boitier de raccordement avec 4 branchements ?

Avez vous une solution peut couteuse et pratique?
Il faut aller voir chez Viesmann ?

Merci pour votre aide et conseils.

Bonjour Franz  ,

dans le nouveau schéma numérique märklin, tu ne peux plus utiliser le transfo servant à alimenter une MSx ou CSx pour alimenter autre chose...

Il te faut dès lors utiliser un autre transfo pour cela...

Lolo

un autre transfo que Märklin. Ils n'ont rien prévu pour cet effet'?

C'est quand même dingue.

Je viens de relire des messages de Denys
Il s'agit ici d'un schéma concernant les Signaux, idem, l'ancien transfo est utilisé.

Franz,

Je dois bien avoir un Roco 40VA quelque part.
Si tu me dis TOUT ce que tu vas brancher dessus, on verra si c'est assez puissant.
J'ai peut-être plus puissant mais si cela suffit il ne sert à rien de mettre plus de puissance.

Jeanmi

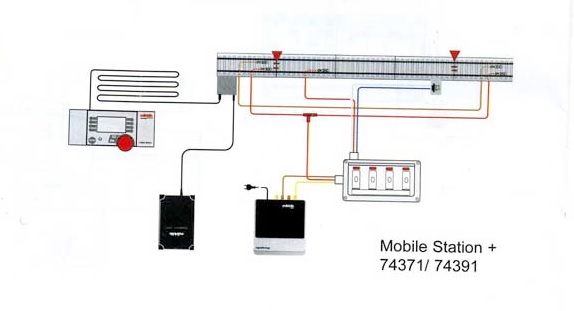

voici encore un petit schema




frederic

Merci Frédéric, connais tu la référence de ce transfo?

@ Jeanmi, j'ai encore un ancien tranfo Märklin, je vais l'utiliser. C'est juste assez encombrant... Faudra que je trouve un endroit pas trop visible pour le placer.
C'est uniquement pour l'éclairage et les signaux

Suffit de le visser en dessous.
On peut faire ça pour toi à l'occasion.

Jeanmi

Bonjour Franz

N'importe quel transfo entre 14V AC et 16V AC fera l'affaire, même si ce n'est pas un Märklin.

Bien penser à relier sa borne Marron, ou la borne 0 si ce n'est pas un Märklin avec les rails du réseau.

Denys

salut Franz

la reference du transfo est la 60052


frederic
